一、DMX512电路的脆弱性与保护需求

DMX512（Digital Multiplex 512）是舞台灯光、LED景观照明行业通用的标准控制协议，采用RS485差分物理层，传输速率可达250kbps，设备普遍通过XLR-3、XLR-5接口搭建菊花链级联组网架构。LED DMX512解码器、智能灯具多应用于室内外复杂工程场景，施工接线繁琐、户外环境恶劣，通信端口极易遭受各类电气冲击，常规防护方案容错率低、可靠性差。

现场工程应用中，DMX512电路长期面临五大核心故障威胁：

• 信号线错接高压：人工施工接线失误，Data+/-信号线误触碰220V市电、48V强电，瞬间击穿RS485通信芯片，造成设备报废
• 端口短路故障：XLR插头金属外壳碰线、线缆外皮破损老化、线路挤压磨损，引发A/B差分信号线对地、对电源短路故障
• 雷击感应浪涌：户外灯具长距离架空布线，极易感应雷电过压、过流，浪涌冲击直接损毁端口通信电路
• 热插拔浪涌冲击：设备带电插拔XLR接头，产生瞬时尖峰浪涌电流，击穿精密的收发器芯片
• 接地回路故障：工程多点接地不规范，形成地线环路异常电流，长期发热运行烧毁通信端口与芯片

传统一次性保险丝响应速度滞后，熔断后永久失效，需拆机、登高更换器件，运维成本高且严重影响项目正常运行。陆特科技自恢复保险丝具备快速限流、故障自动复位、无需人工更换、可反复防护的核心优势，完美适配DMX512端口长期、高频、复杂工况的防护需求，是LED灯光控制电路的最优保护器件。



二、PPTC在DMX512电路中的四大应用位置

1、DMX512差分信号线（A/B线）保护

安装位置：XLR连接器入口与RS485收发器之间

核心功能：全面防护信号线短路、高压错接、雷击感应过流问题，从物理层杜绝RS485芯片烧毁，保障通信链路基础安全。

2、DMX512电源输入保护

安装位置：设备AC/DC电源输入前端

核心功能：抵御解码器内部电路短路、雷击浪涌倒灌引发的过流故障，避免上级供电设备过载跳闸、损毁，保障整路供电系统稳定。

3、RS485收发器供电保护

安装位置：RS485芯片VCC供电引脚前端

核心功能：防止RS485芯片击穿短路后拉崩后端稳压电源，隔离芯片故障与供电回路，保护整机电源电路安全。

4、DMX512输出端口（级联链路）保护

安装位置：DMX OUT（Thru）输出端口A/B信号线

核心功能：实现链路双向电气隔离，阻断下游设备短路、故障产生的逆流电流，保护上游控制器与整机设备，彻底解决“单灯故障、全链瘫痪”的行业痛点。



三、产品实物与工程应用配图

图1 陆特贴片PPTC产品实物图

陆特自恢复保险丝分为贴片式与直插式两大封装类型，贴片器件体积小巧、适配高密度PCB布局，多用于信号端口精密防护；直插式器件耐压耐流更高，多用于设备电源输入端防护，全面覆盖DMX512灯光设备的信号、电源全场景保护需求。

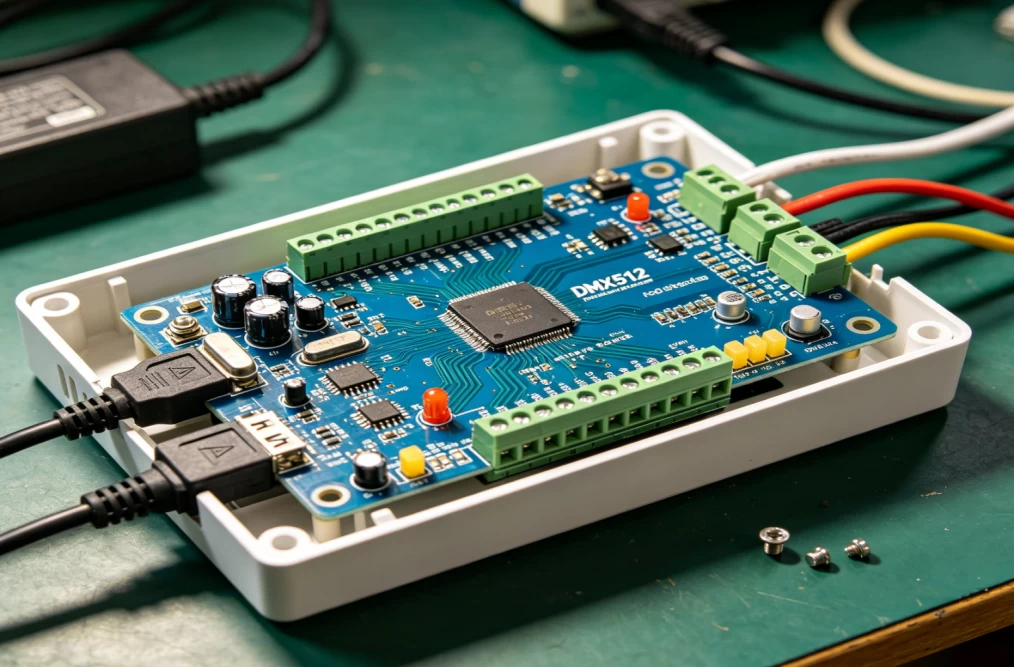

图2 DMX512解码板PCB硬件应用实拍图

行业标准硬件布局：PPTC紧贴XLR信号端口前置安装，优先拦截故障电流，搭配就近接地的TVS管，形成“过流限流+过压钳位”双重防护，保护路径最短、抗干扰能力最强，是DMX512设备通用的可靠防护设计。

图3 户外LED DMX512工程组网场景图

户外灯光工程布线距离远、环境复杂，易受雷击、潮湿、施工误操作影响。陆特PPTC可实现单点故障精准隔离，避免单台灯具故障导致整条灯光链路瘫痪，大幅提升系统稳定性，降低现场运维难度。



四、详细应用电路图（带原理详解）

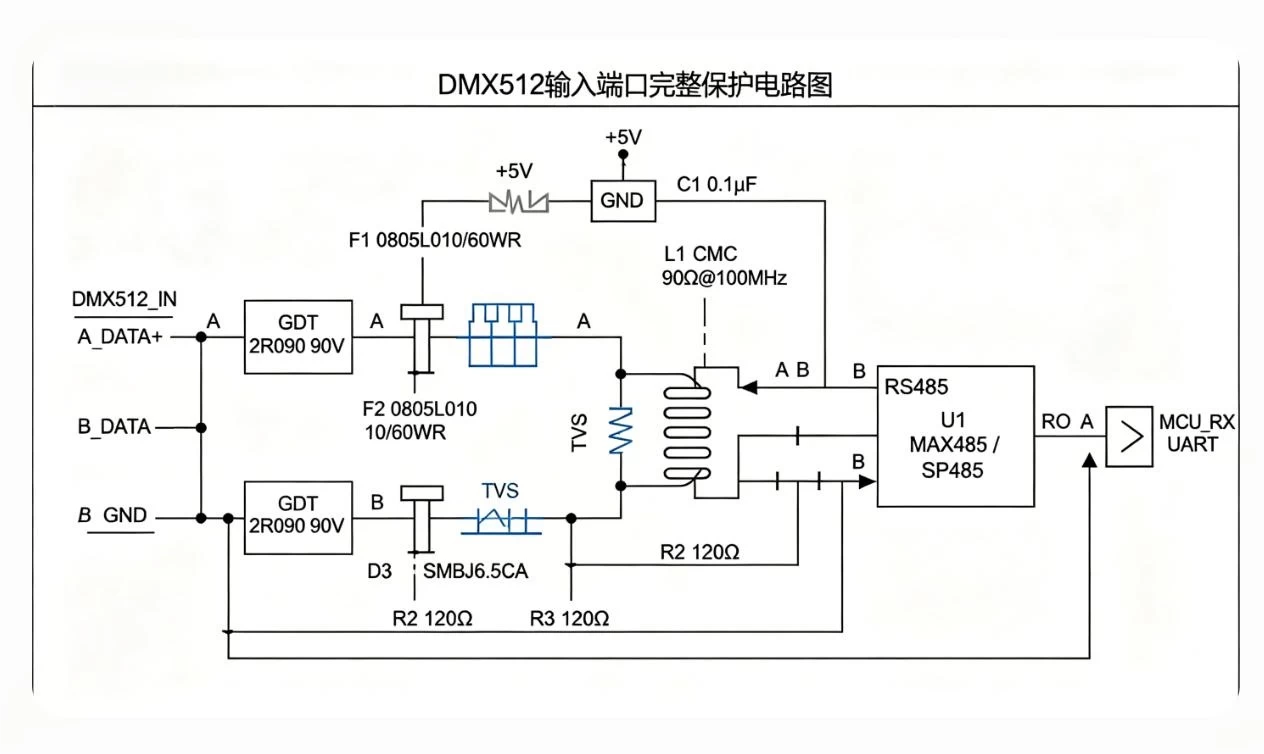

电路图1：DMX512输入端口完整保护电路

工作原理详解

1、正常通信状态：PPTC_A/B呈低阻态，对250kbps差分信号几乎无衰减，完全满足DMX512总线120Ω特性阻抗匹配要求，不影响信号传输完整性。

2、高压短路保护：当A线误接220V高压短路时，故障电流经PPTC_A → TVS_A → GND回路泄放，TVS快速将电压钳位至7V安全范围，同时PPTC_A因过流发热跳转至高阻态（＞1kΩ），将故障电流限制在10mA以内，彻底保护RS485芯片不被击穿。

3、信号线互短保护：A、B信号线破皮短接时，PPTC_A与PPTC_B串联限流，杜绝RS485输出驱动级过流烧毁，保护芯片驱动电路。

4、自动恢复机制：短路、高压故障排除后，PPTC无需人工更换，自动冷却恢复低阻状态，设备通信自主恢复，大幅降低运维成本。

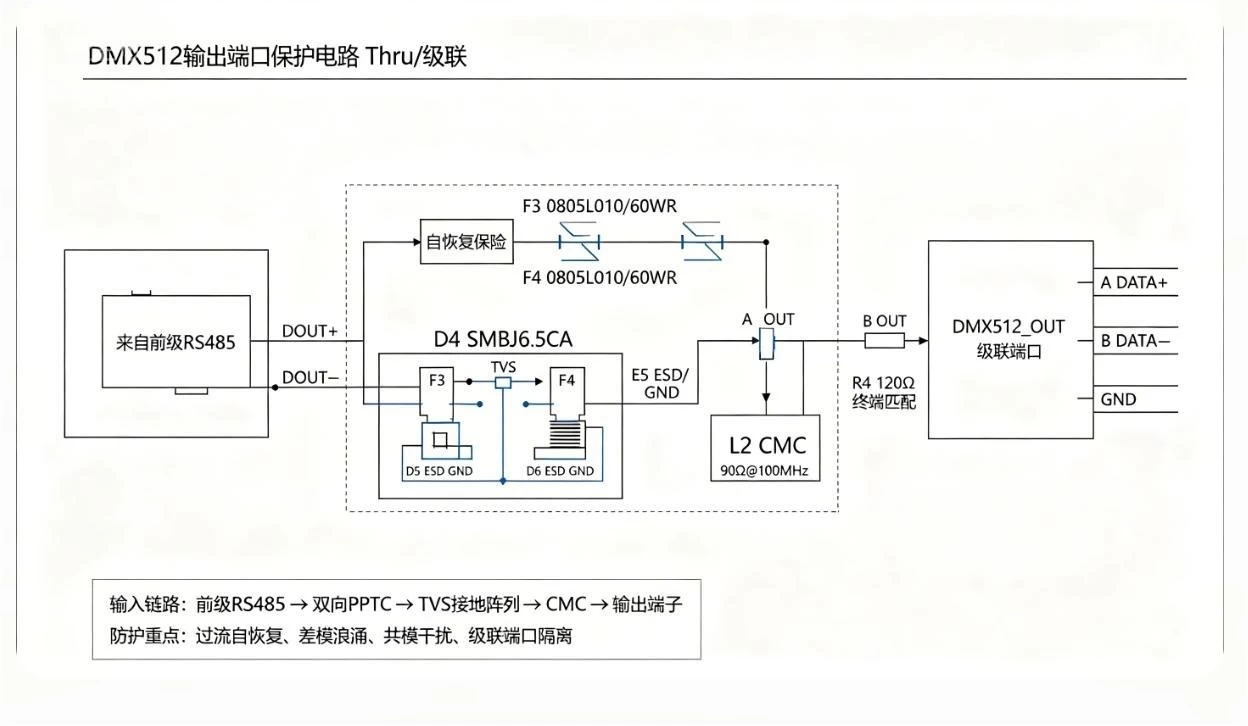

 电路图2：DMX512输出端口（Thru/级联）保护电路

设计要点与核心作用

输出端PPTC_A2/B2与输入端采用同型号陆特器件，构建输入、输出双向对称隔离防护体系。当下游灯具出现短路、进水、高压误接等故障时，输出端PPTC快速动作限流，阻断故障电流向上逆流，既保护本机RS485芯片与上游控制器安全，又不影响本机DMX IN端口的信号接收功能，从根源解决“单点故障、全链熄灭”的行业难题，实现链路分段隔离保护。

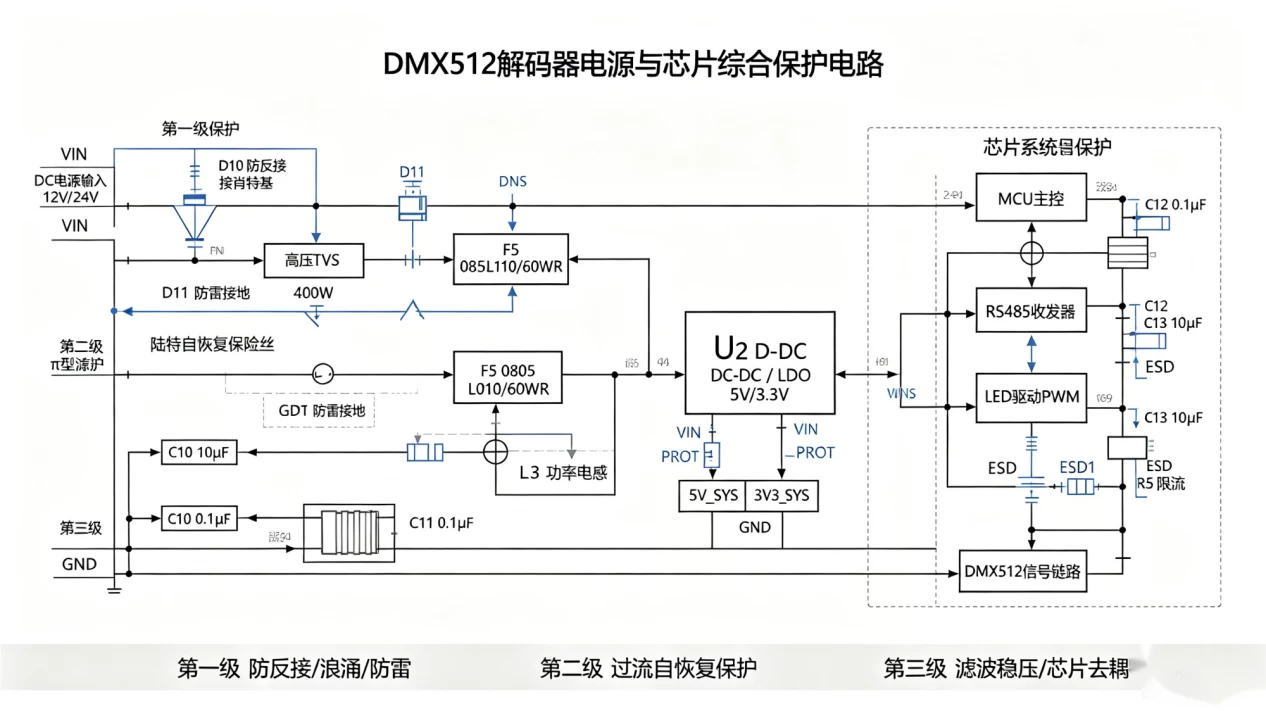

电路图3：DMX512解码器电源与芯片综合保护

三级全方位保护体系

一级总电源保护：PPTC_PWR串联于设备电源输入端，防止设备内部短路、雷击倒灌引发过流，保护上级供电设备与线路安全。

二级芯片供电保护：PPTC_VCC独立保护RS485芯片供电回路，避免芯片击穿短路后拉崩稳压电源，隔离芯片故障与整机供电系统。

三级信号端口保护：配合输入端、输出端信号线PPTC+TVS组合防护，实现电源、芯片、信号全链路无死角防护。



五、多场景专属应用电路图（室内/户外/舞台/大型级联）

前文通用电路适配绝大多数常规场景，为适配不同工况的电气风险、干扰程度、电压环境差异，本节针对性补充室内常规、户外高压、舞台强干扰、多设备级联分控四类专属保护电路，区分器件选型、防护架构，精准匹配工程落地需求。

场景一：室内常规DMX512设备简化保护电路

1、DMX512信号线PPTC选型公式

保持电流计算公式：

参数说明：

• Iline_max：RS485驱动器最大输出峰值电流，取值12A（±60mA）
• 5：工程安全余量系数，规避工况波动、器件误差影响
• Kt：温度降额系数，户外-20℃~+60℃宽温工况统一取值8

典型选型计算：

结合工程余量与温度衰减，标准选型：陆特1206L020/60NR，Ihold=0.2A，Vmax≥24V

2、最大电压选型标准

• 常规室内DMX512设备：总线共模电压区间-7V~+12V，选用Vmax≥24V系列即可满足防护需求
• 户外长距离、复杂施工场景：存在48V高压误接、雷击感应高压风险，强制选用Vmax≥60V高压系列
• 220V市电误接防护：不可单独依赖PPTC，必须搭配TVS管协同工作，PPTC负责持续限流，TVS负责瞬时高压钳位

3、信号完整性适配要求

为保障DMX512信号传输稳定，PPTC初始电阻需严格控制在＜1Ω，避免与总线120Ω终端电阻形成信号分压衰减；器件寄生电感＜1μH，对250kbps通信速率的信号边沿无干扰，完全适配DMX512协议时序与传输标准。

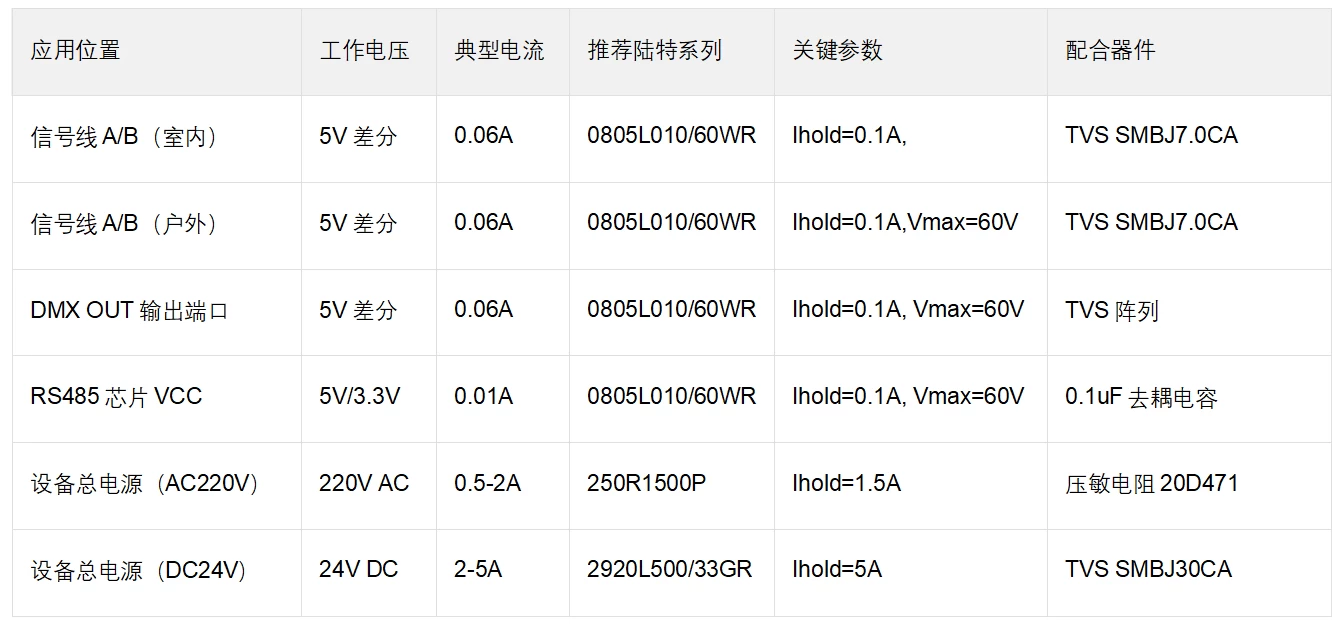

六、推荐选型速查表



七、设计注意事项与调试技巧

1、PCB布局布线要点

• PPTC布局：必须紧贴XLR连接器焊盘前置安装，位于电路最前端，最大程度缩短故障保护路径，优先拦截浪涌、过流信号
• 器件间距：PPTC与配套TVS管间距严格控制在5mm以内，保证过压钳位、过流限流动作时序同步，防护无延迟
• 地线设计：XLR Pin1屏蔽地需先经过PPTC/TVS保护网络，再接入设备数字地，杜绝浪涌电流直接冲击主控与通信电路

2、PPTC与TVS协同保护时序

故障电流标准路径：XLR端口 → PPTC → TVS → GND

防护时序分工明确、互补适配：TVS管以纳秒级速度瞬时动作，快速钳位高压，将电压限制在芯片安全阈值内，避免器件瞬间击穿；PPTC以毫秒级速度跟进限流，切断持续过流回路，防止TVS长期承受大能量过载烧毁。二者搭配形成瞬态、稳态双重闭环防护，缺一不可。

3、终端电阻防护设计

DMX512总线末端必须配置120Ω终端电阻，保障信号阻抗匹配。工程设计中，建议在终端电阻前端串联小电流PPTC器件，有效防止终端电阻短路、漏电引发的RS485驱动级过流烧毁故障，完善总线末端防护体系。

4、快速故障排查方法

当设备出现通信中断、信号异常时，使用万用表测量PPTC两端阻值：若阻值＞100Ω，说明该回路曾触发过流保护，存在短路、浪涌故障；通过对比输入、输出端PPTC工作状态，可快速定位故障点位于本机电路或下游链路设备，大幅提升检修效率。

5、多设备级联链路保护规范

针对DMX512分控器、信号放大器等多端口设备，每个输出端口必须独立配置专属PPTC器件，实现双重隔离：一是横向端口隔离，单路输出短路故障不影响其他端口正常工作；二是纵向链路隔离，下游设备故障无法逆流损毁上游控制器，保障整套系统稳定运行。



八、实际工程应用案例

项目场景

户外LED洗墙灯DMX512控制系统，系统架构为主控制器+50台洗墙灯菊花链级联，露天长距离布线，长期面临潮湿进水、雷击浪涌、施工接线误操作等复杂工况。

故障场景

链路中第20号灯具因密封胶老化、防水失效，内部进水受潮，导致Data+信号线意外接触220V市电，发生高压短路故障。

保护动作过程

1. 故障灯具防护：第20号灯输入端PPTC_A快速限流保护，切断高压故障通路，设备主板、RS485芯片无烧毁，仅临时中断DMX信号，设备供电正常；
2. 上游链路隔离：第19号灯DMX OUT端口PPTC_A2瞬时动作闭锁，阻断高压故障电流向上逆流，1-19号上游灯具通信、灯光运行完全正常；
3. 下游设备防护：21-50号灯具因链路信号中断暂时失控，但所有设备硬件无任何损坏，无需返修更换。

维修方案与效果

现场仅需更换第20号灯具防水接头、修复密封结构，排除短路故障后，所有PPTC器件自动冷却复位、恢复低阻工作状态，系统通信自主自愈恢复，无需更换保险丝、芯片及任何元器件，极大节省运维工时与物料成本。

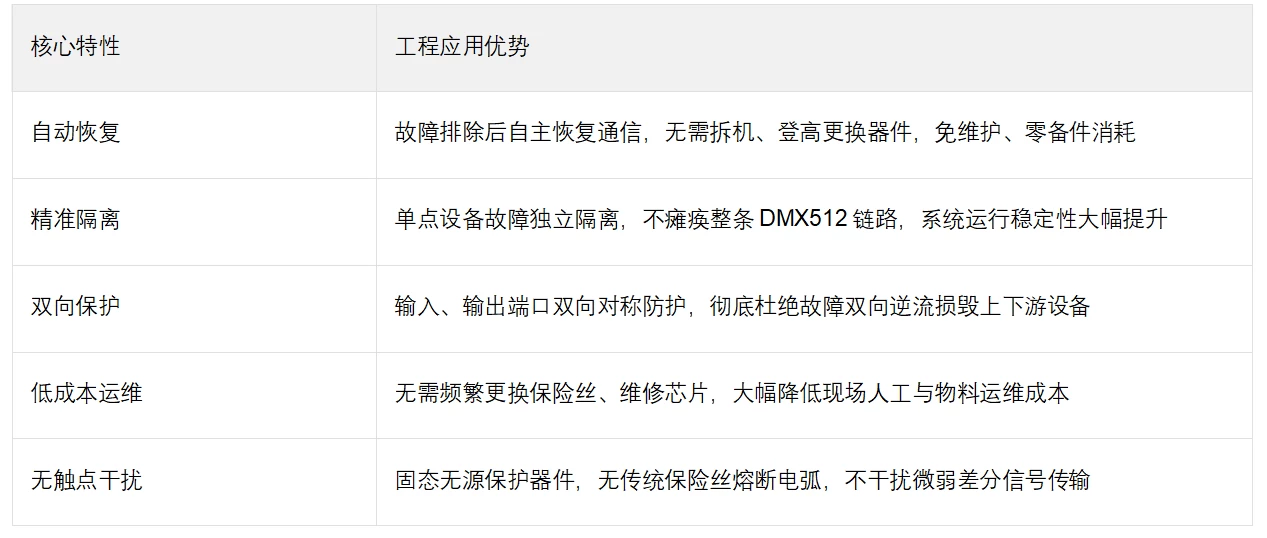

九、方案核心优势总结



十、设计最终建议

1、所有DMX512灯光设备，信号线PPTC+TVS组合保护为必配方案，是设备长期稳定运行、降低返修率的核心保障；

2、户外、长距离布线、高压施工场景，强制选用60V高压系列PPTC，有效抵御48V/220V高压误接、雷击感应浪涌冲击；

3、设备电源端口、芯片供电端口的PPTC防护，可根据设备功率大小、室内外应用场景灵活选配；

4、具体器件型号、电气参数，请以陆特（LUTE）官方最新产品手册为准。



技术支持与服务

免费样品：24小时内提供样品；

仿真支持：提供PPTC在电路中的循环老化测试；

联合开发：支持定制化保持电流、封装尺寸；

失效分析：提供FMEA报告及替代传统保险丝的验证方案。
