一、AI玩具的电路安全挑战

AI玩具融合语音交互、运动控制、视觉识别与云端连接，内部电路复杂度远超传统玩具，其安全痛点集中在：

1. 多电源架构风险
- 锂电池（3.7V）为主电源，USB充电（5V）为输入
- 电机、扬声器、LED阵列、AI模组多路供电，任一路短路都可能引发连锁故障

2. 儿童使用场景特殊
- 摔落、啃咬、进水导致内部短路
- 使用非原装充电器、充电线破损引发过压过流
- 电机卡死（头发缠绕、异物堵塞）导致堵转过流

3. AI模组高价值保护
- 主控芯片（如NPU、WiFi模组）成本高昂，一旦因电源故障烧毁，维修价值丧失
- 传感器（摄像头、麦克风）对电压波动敏感，需稳定供电

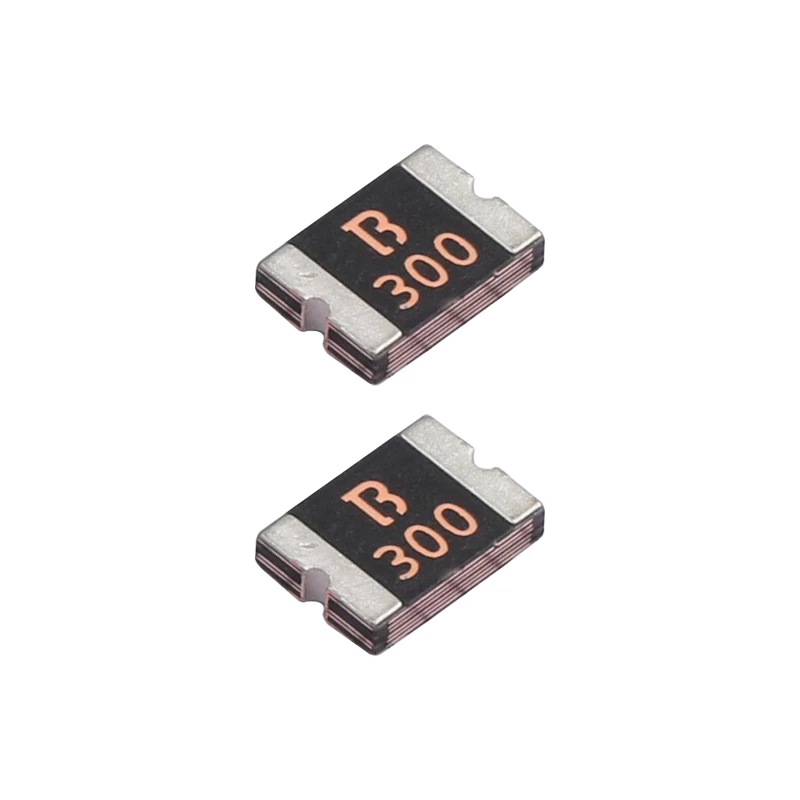

PPTC自恢复保险丝全系列（贴片，适配玩具不同空间需求）

二、陆特PPTC在AI玩具中的四大守护位置

陆特科技PPTC通过在充电入口、电池输出、电机驱动、外设供电四大关键节点构建分级保护网络，为AI玩具提供全链路安全守护。

2.1 充电入口守护：阻断外部电气风险

风险场景：劣质充电器输出异常、USB线破损短路、儿童湿手插拔导致端口进水。
保护方案：在USB 5V输入端串联PPTC，作为第一道物理防线。

电路架构：
USB 5V输入 → TVS 5.6V过压钳位 → LUTE PPTC充电过流保护 → 充电管理IC → 锂电池

选型要点：
- 小功率AI玩具（故事机、早教机）：充电电流500mA，选 1206L100/24NR（1A） 或 1206L150/24NR（1.5A）
- 大功率AI玩具（机器人、无人机）：充电电流1-2A，选 1206L200/24NR（2A） 或 1812L300/24GR（3A）
- 配合TVS：在PPTC后端并联5.6V TVS，实现"过流限流+过压钳位"双重保护，防止劣质充电器击穿充电IC

核心价值：即使使用20V误插充电器，PPTC+TVS组合也能将后级电压钳位在安全范围，避免锂电池爆炸风险。

2.2 电池输出守护：防止内部短路起火

风险场景：玩具摔落后电池焊点脱落搭接、主板电容击穿、电机驱动MOSFET短路导致电池大电流放电。
保护方案：在电池正极与主控板之间串联PPTC，作为电池的最后一道安全阀。

电路架构：
锂电池3.7V → LUTE PPTC电池总输出保护 → 分支到电机驱动、扬声器功放、LED灯驱动、AI主控+NPU+WiFi

选型策略：
- 小型AI玩具（智能积木、AI卡片）：整机电流<1A，选 1206L200/16NR（2A）
- 中型AI玩具（AI故事机、陪伴机器人）：整机电流1-2A，选 1812L300/16GR（3A） 或 1812L400/16GR（4A）
- 大型AI玩具（编程机器人、AI遥控车）：整机电流3-5A，选 2920L600/24GR（6A）

设计关键：
- PPTC必须直接串联在电池正极与PCB之间，禁止任何旁路走线
- 与电池之间禁止并联大容量电容（>100μF），防止短路时电容放电延迟保护
- 动作电流应小于锂电池最大持续放电电流（通常为1C-2C），确保在电池热失控前切断

陆特SMD贴片自恢复保险丝（适合AI玩具紧凑PCB布局）

 2.3 电机驱动守护：防止堵转烧毁

风险场景：机器人车轮卡死、伺服电机堵转、振动马达轴承损坏导致电流激增。
保护方案：在电机供电回路单独串联PPTC，实现"故障隔离"。

电路架构：
电池总线（经总保护后） → LUTE PPTC电机专用保护 → 电机驱动IC（H桥） → 直流电机

选型计算：
- 微型振动马达（手机级）：工作电流100mA，堵转电流500mA，选 0603L020/16XR（200mA）
- 小型伺服电机（舵机）：工作电流300mA，堵转电流1.5A，选 0603L050/16AR（500mA）
- 驱动轮电机（机器人）：工作电流1A，堵转电流5A，选 0805L150/12AR（1.5A）

核心价值：电机堵转时电流瞬间增大，PPTC在1-3秒内动作限流，防止：
1. 电机线圈过热烧毁绝缘层
2. 驱动IC（H桥）过流击穿
3. 电池总线电压跌落导致AI主控复位

恢复特性：排除卡死物后，PPTC自动恢复，玩具无需维修即可继续使用。

2.4 扬声器与LED守护：防止过流损坏

风险场景：音频功放输出短路、LED灯带破损短路、儿童用金属物捅入喇叭孔导致线圈短路。
保护方案：在扬声器功放电源和LED驱动电源分别串联PPTC。

电路架构：
电池总线（经总保护后） → 分支1：LUTE PPTC扬声器保护 → 音频功放IC → 扬声器
电池总线（经总保护后） → 分支2：LUTE PPTC LED保护 → LED驱动IC → LED阵列

选型建议：
- 扬声器保护：根据功放输出功率计算，3W功放（4Ω）工作电流约0.87A，选 LUTE-0805L150/12AR（1.5A）
- LED保护：每路LED 20mA，10路并联200mA，选 0603L035/16XR（350mA） 或 0805L050/16XR（500mA）

设计优势：单路短路不影响其他功能，AI主控仍可正常工作并播报故障提示音。

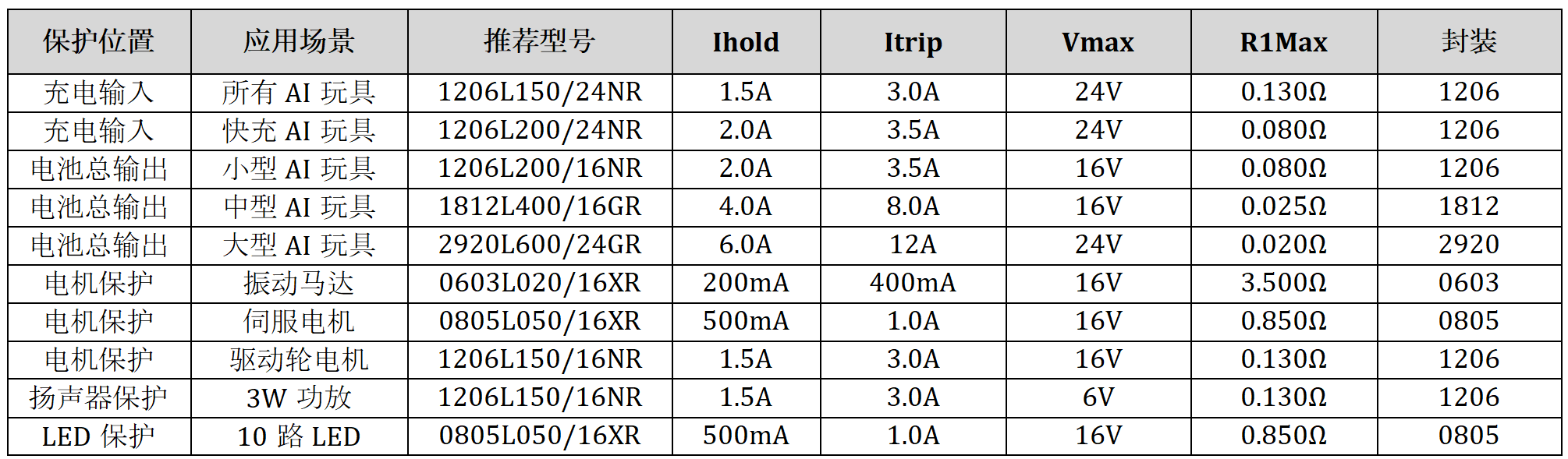

三、AI玩具专用选型速查表

四、设计布局与工艺规范

4.1 PCB布局黄金法则
1. 近端原则：充电保护PPTC距USB焊盘<5mm，电池保护PPTC直接焊接在电池正极焊盘
2. 串联唯一：PPTC必须串联在电源正极，禁止并联任何旁路电容或走线
3. 散热设计：0805及以上封装，焊盘连接铜皮面积≥4mm²，降低热阻
4. 分区隔离：电机、扬声器、LED的PPTC应靠近各自驱动IC，而非集中布局

4.2 焊接与测试
- 回流焊温度：峰值245±5℃，时间<10秒，防止PPTC特性漂移
- 动作测试：用可调电源模拟短路，验证PPTC动作电流和恢复时间
- 脉冲寿命：模拟电机启动（10倍电流脉冲1000次），验证参数漂移<20%

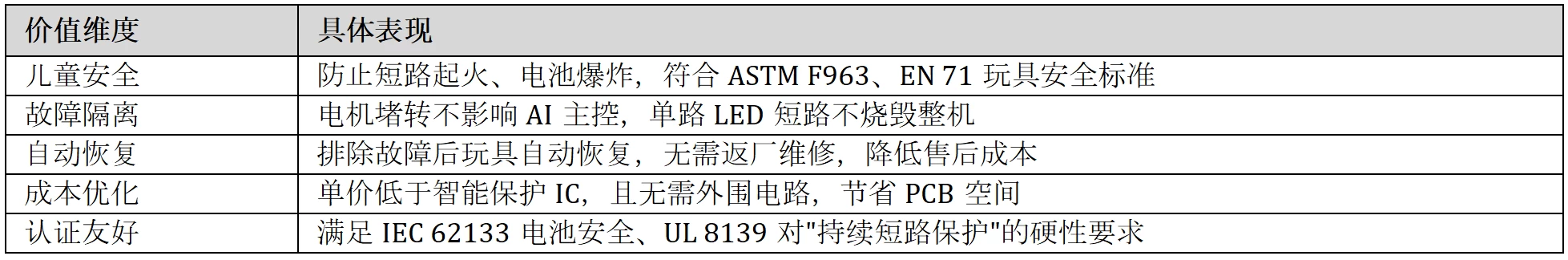

五、陆特PPTC为AI玩具带来的核心价值

六、结语

AI玩具是"科技+儿童"的交叉领域，安全是底线，可靠性是生命线。陆特(科技自恢复保险丝通过在充电入口、电池输出、电机驱动、外设供电四大关键节点构建分级保护网络，为AI玩具提供了"过流自恢复、短路不爆炸、故障不扩散"的全链路安全守护。精准的选型（Ihold=1.5×工作电流）与合理的电路布局，让AI玩具在复杂使用场景下依然安全可靠，真正实现"智能有趣，家长放心"。
