一、香氛机电路系统架构与保护需求分析

智能香氛机是室内长期通电、高频启停、密闭式工作的智能家居设备，集成电源适配、超声波雾化、气泵风扇扩散、恒温加热、智能控制、灯光氛围等多类功能负载。设备长期待机、内部温湿度偏高、极易出现无水干烧、负载卡滞、线路短路、电源浪涌、水渍漏电等电气故障。传统一次性保险丝熔断后需拆机更换，维护成本高、用户体验差，无法适配家用免维护设备需求。陆特科技（LUTE）PPTC自恢复保险丝具备过流限流、故障自愈、循环寿命长、无需人工维护的优势，可实现香氛机整机分级、精准、可靠的电路防护。

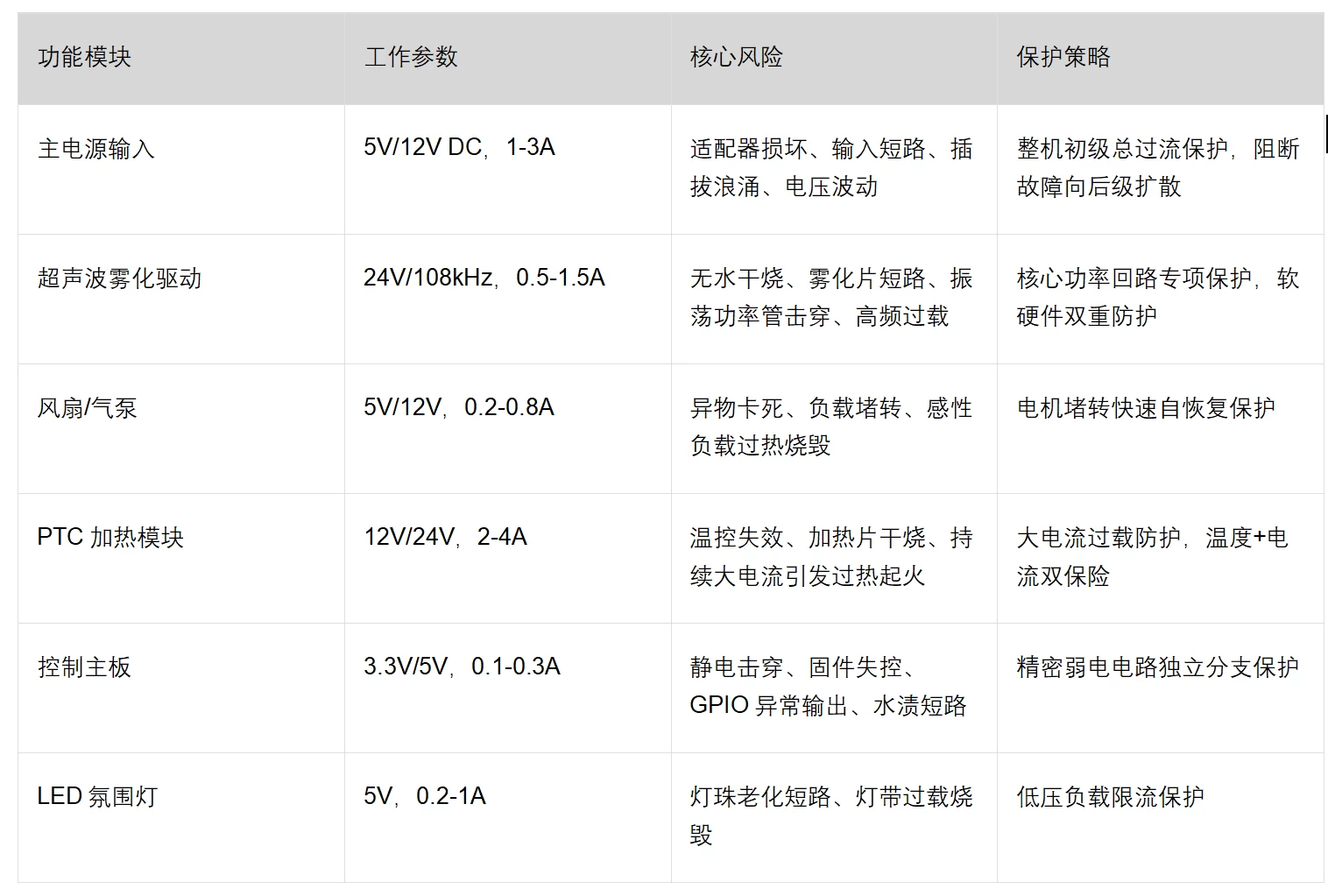

本章梳理香氛机全功能模块的电气特性、故障风险与专属保护策略，整机各模块参数及防护需求如下表所示：

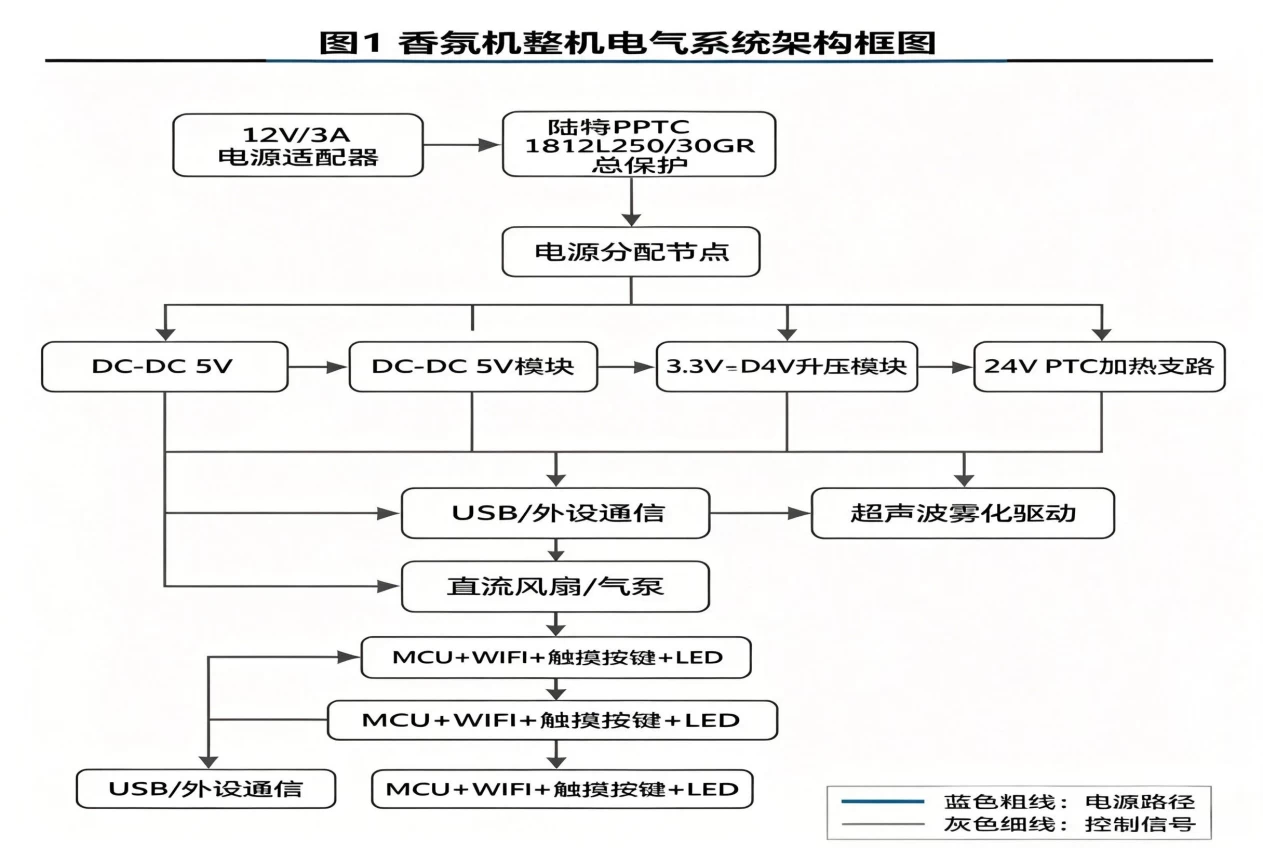

【配图：图1 香氛机整机电路系统架构图】



二、陆特PPTC选型核心原则

为兼顾设备正常工况无误触发、故障工况快速保护、极端工况安全冗余，本次香氛机电路防护设计严格遵循四大工程选型准则，所有参数预留充足裕度，适配量产可靠性要求。

1. 保持电流裕度准则：，规避设备启停浪涌、电压波动、负载老化、温升降额引发的误保护。
2. 动作电流匹配准则：，确保PPTC触发保护时间远早于功率器件、负载设备的热损坏时间，实现前置防护。
3. 最大耐压冗余准则：，覆盖电源尖峰、反接电压、插拔浪涌、电网波动等极端电压工况。
4. 压降功耗核算准则：，精准核算PPTC导通压降，保证设备低压输入、满载工况下后端电路不欠压、不复位、功能正常。



三、各模块详细电路设计与PPTC应用方案

3.1 主电源输入保护电路

设计目标：阻断电源适配器短路、极性反接、插拔浪涌、整机过载故障，实现整机初级第一道安全防线，保护后级所有功能电路。

电路拓扑：DC插座(12V/2A) → 陆特PPTC初级保护 → 肖特基防反接二极管 → 滤波电容阵列 → DC-DC降压模块 → 各级负载

选型计算：设备标配12V/2A电源适配器，峰值满载电流可达2.5A；选用陆特1812L250/30GR器件，参数为保持电流Ihold=2.5A、动作电流Itrip=5.0A、最大耐压Vmax=30V。

参数验证：设备常态工作电流2A，小于保持电流2.5A，安全裕度25%，无常态误触发；回路短路时电流突破5A，PPTC在1~3s内快速动作，内阻跃升至千欧级，将故障回路电流限制在80mA以内；电源耐压12V×1.2=14.4V＜30V，满足高压冗余要求。

工程设计要点：PPTC串联于电源正极，紧贴DC输入焊盘布局，缩短故障响应路径；搭配SMAJ15A TVS二极管，构建“PPTC限流+TVS钳位”的过流、浪涌复合防护体系；预留电路测试点，便于产线压降检测与故障排查。

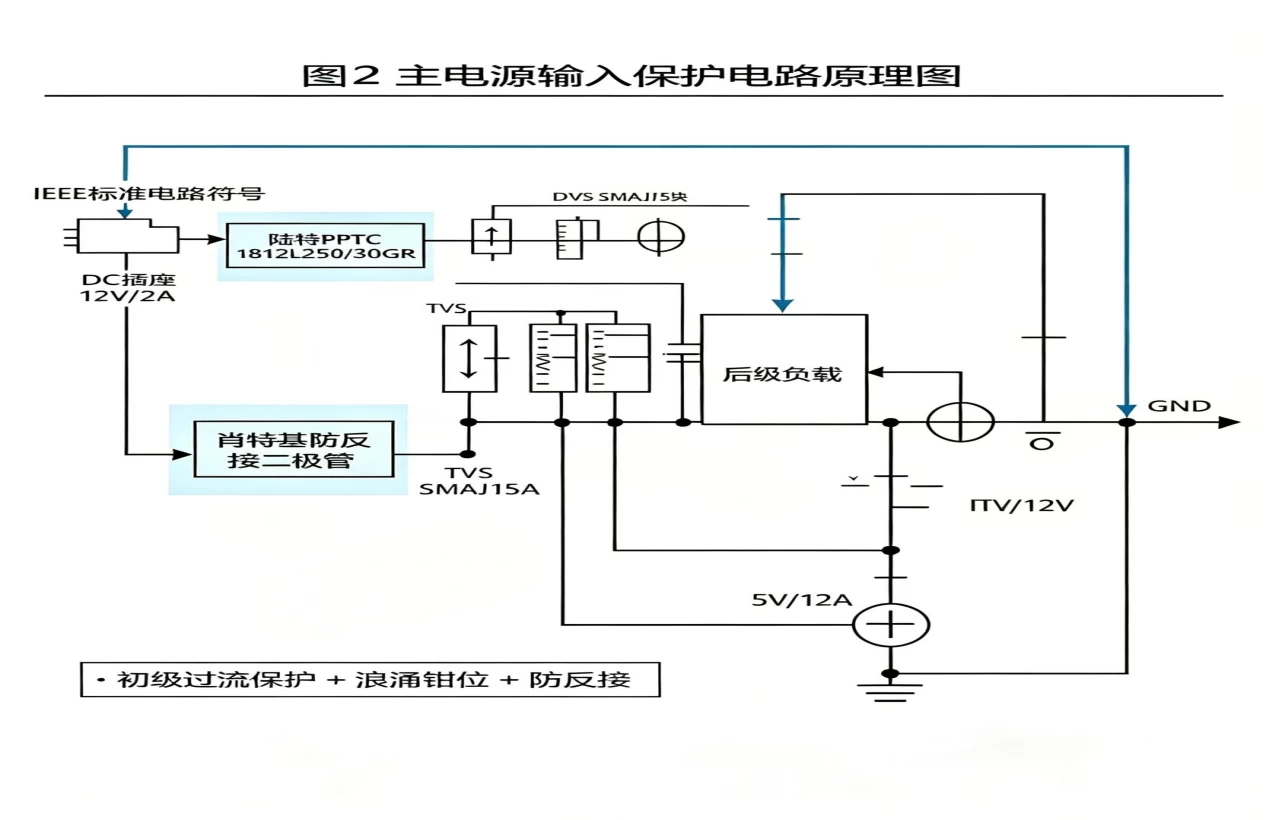

【配图：图2 香氛机主电源输入保护电路原理图】



3.2 超声波雾化驱动保护（核心功能模块）

设计目标：解决香氛机高频故障场景——雾化片无水干烧、水位检测失效、高频振荡过载、功率管击穿问题，通过软硬件结合方式，杜绝核心功能烧毁故障，实现免维护自愈复位。

电路拓扑：12V电源 → 陆特PPTC → 24V升压模块 → 雾化驱动芯片 → 108kHz超声波雾化片，配套电流采样、水位检测闭环监测电路。

选型计算：雾化片额定功率18W，24V工作电压下稳态工作电流0.75A；冷启动电容充电浪涌电流可达2A（持续＜100ms）；无水干烧短路故障电流可达3~4A。选用陆特1812L150/36GR器件，参数Ihold=1.5A、Itrip=3.0A、Vmax=36V。

参数验证：常态工作电流0.75A远小于保持电流，即使水位波动导致电流升至1.2A，仍处于安全区间；干烧故障电流达到3A，触发PPTC保护，2~5s内切断驱动回路；故障排除、加水冷却后，PPTC自动复位，设备恢复正常工作，无需拆机更换器件。

软硬件协同防护逻辑：软件层面通过0.1Ω高精度采样电阻+MCU ADC实时监测回路电流，电流超1.2A时主动关闭驱动，提前规避故障；硬件层面PPTC作为最后物理防线，防止软件失效、检测失灵引发的烧毁事故。相较于传统一次性保险丝，PPTC可适配用户频繁忘加水的误操作场景，大幅降低售后维护成本，提升用户体验。

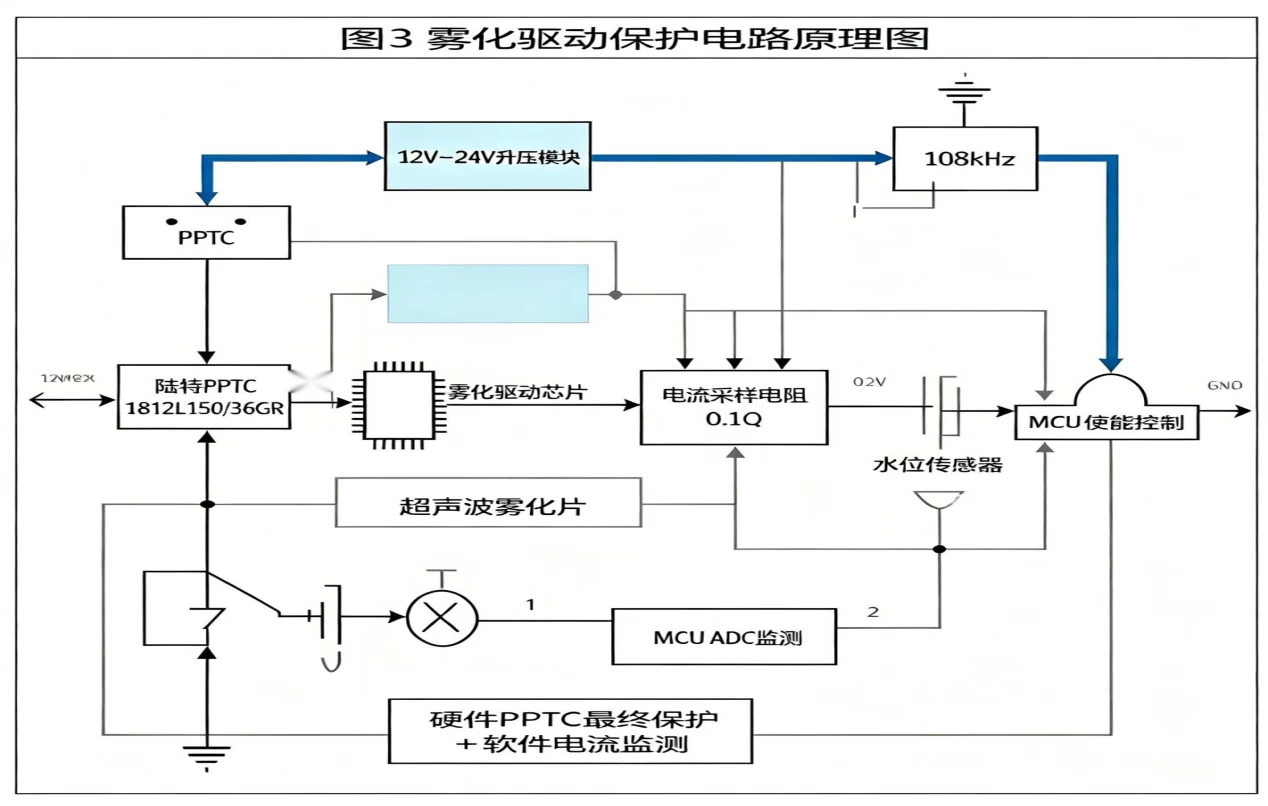

【配图：图3 超声波雾化驱动PPTC软硬件复合保护电路】



3.3 风扇/气泵驱动保护（香气扩散模块）

设计目标：防止香氛机风道堵塞、异物卡滞导致的风扇/气泵堵转、线圈过热烧毁，保障香气扩散系统长期稳定运行。

电路拓扑：5V/12V供电 → 陆特PPTC → MOS开关驱动电路 → 直流风扇/气泵负载

选型计算：风扇额定工作参数12V/0.5A，异物堵转峰值电流可达2.5A；选用陆特1206L075/30NR器件，参数Ihold=0.75A、Itrip=1.5A、Vmax=30V。

参数验证：设备正常工作电流0.5A＜0.75A，风扇老化、风道轻微积尘导致电流小幅上升仍可稳定运行；堵转故障电流2.5A远超动作阈值，PPTC在1~2s内快速限流保护；异物清理、负载恢复正常后，器件自动复位，设备重启工作。

工程设计要点：风扇、气泵为感性负载，关断瞬间易产生反向电动势，需在负载两端并联1N4007续流二极管，吸收反向高压；PPTC贴近负载端布局，避免线路短路引发的防护失效问题。

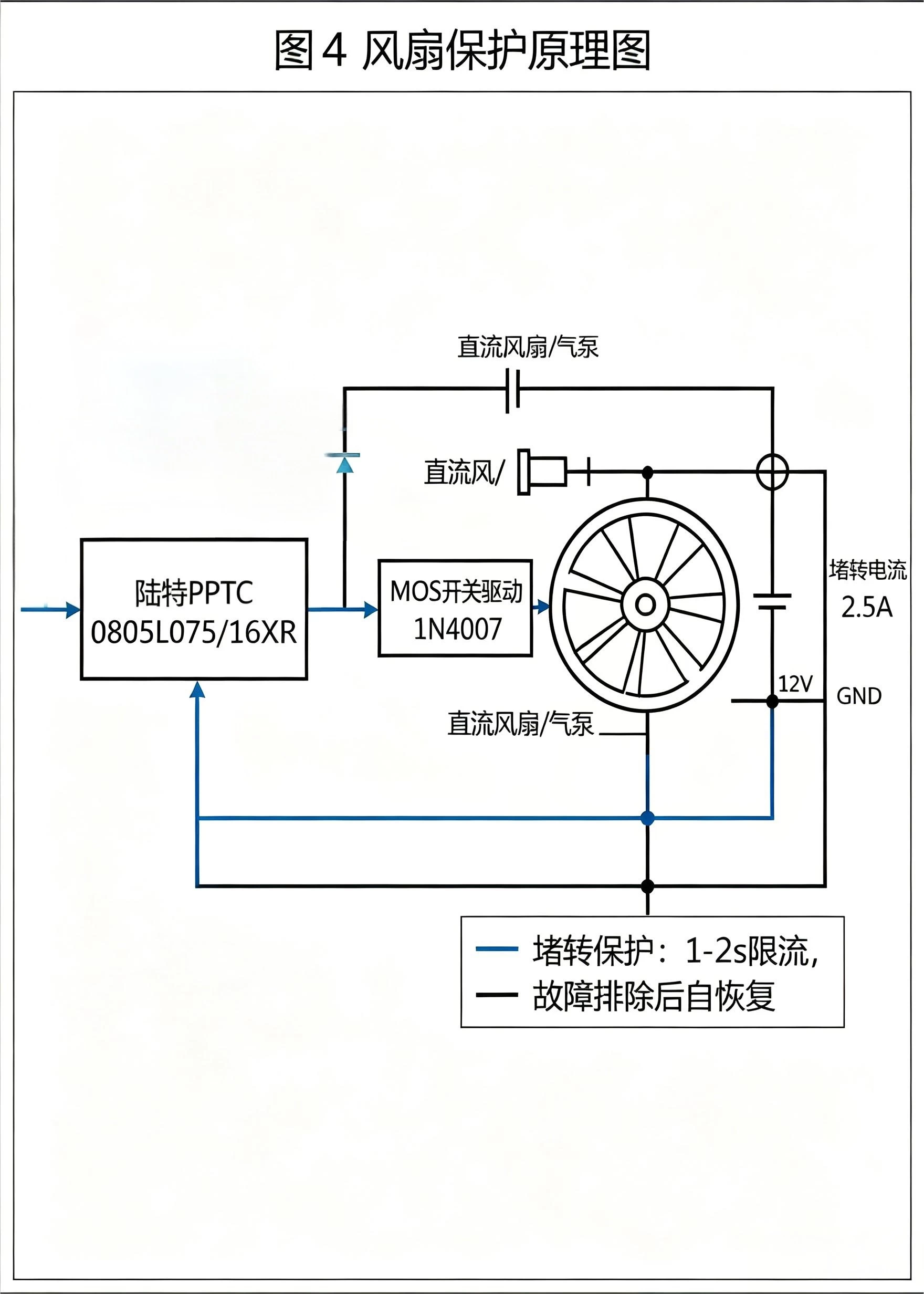

【配图：图4 风扇/气泵堵转过流保护电路】



3.4 PTC加热模块保护（暖香功能模块）

设计目标：规避温控芯片失效、加热片干烧、持续大电流过载故障，杜绝加热模块过热、起火、烧机等安全隐患，实现暖香功能安全可控运行。

电路拓扑：24V电源 → 陆特大电流PPTC → MOS/SSR开关电路 → PTC加热片 → NTC温度采样反馈回路

选型计算：加热模块额定功率72W，24V电压下稳态工作电流3A；低温冷启动时加热片内阻极低，瞬时浪涌电流可达5A（持续3~5s）。选用陆特2920L400/30GR器件，参数Ihold=4.0A、Itrip=8.0A、Vmax=33V，优选长延时动作曲线型号，规避启动浪涌误保护。

参数验证：稳态工作电流3A＜4A，预留充足安全裕度；冷启动5A短时浪涌不会触发保护；温控失效、持续过载电流超8A时，PPTC在10~30s内稳定动作，切断加热回路；搭配NTC温度传感器，形成“电流过流保护+温度过热保护”双重安全机制。

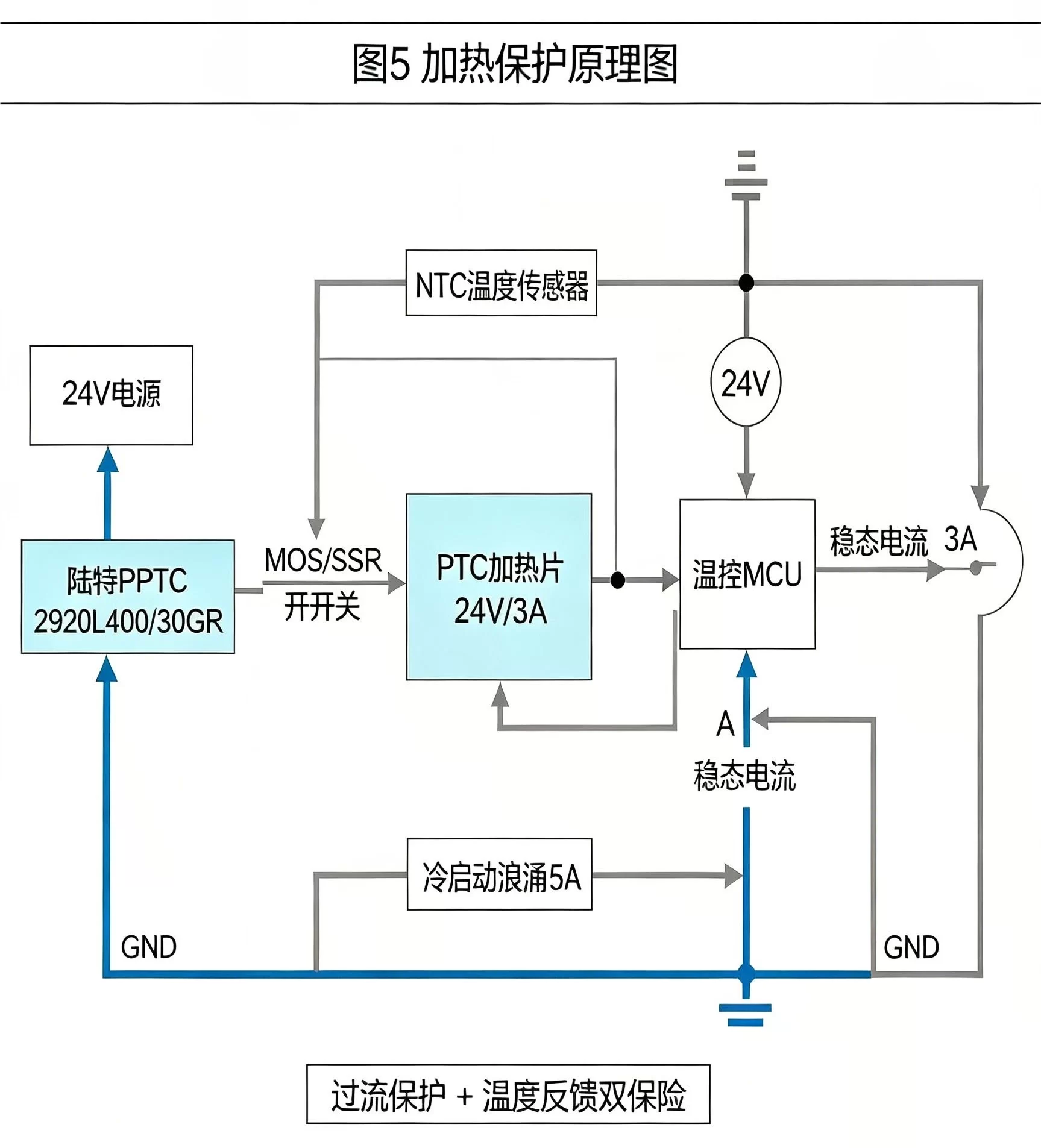

【配图：图5 PTC加热模块过流与温控双保护电路】



3.5 控制主板与精密外设分支保护

设计目标：保护MCU主控、WiFi/蓝牙通信、触摸按键、LED氛围灯等精密弱电模块，防止静电、水渍、短路、固件异常引发的芯片击穿、功能失效。

电路拓扑：3.3V/5V LDO稳压输出 → 多路独立陆特小电流PPTC → 各精密功能分支负载

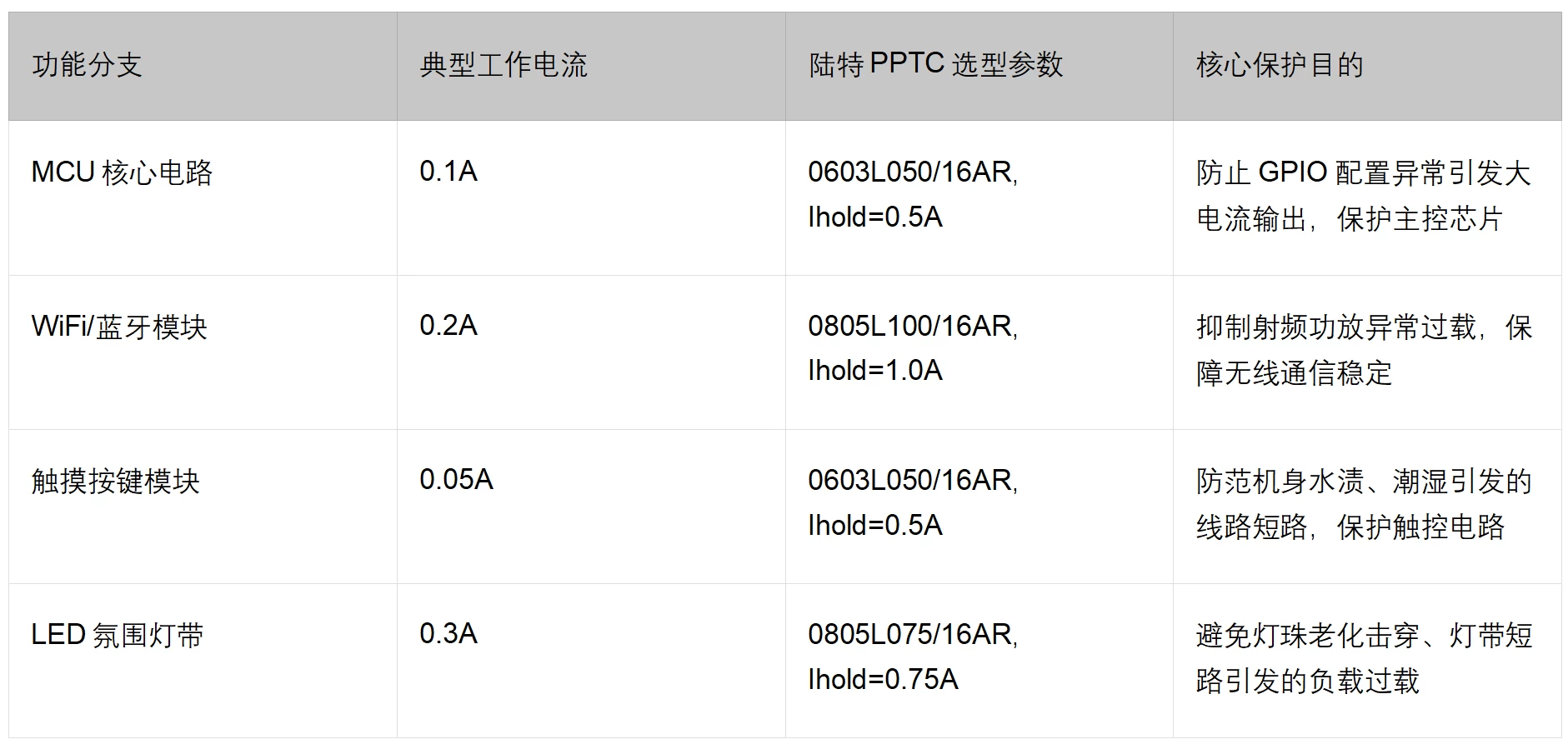

工程设计要点：采用星型独立布线方案，每路功能分支配置独立PPTC，实现单点故障隔离，避免单一模块故障导致整机瘫痪；触摸按键区域易受潮进水，PPTC贴近按键PCB端布局，缩短故障路径，提升防护灵敏度。



四、整机分级保护系统架构

本次香氛机设计采用“前端总级防护+后端分区独立防护”的多级分层PPTC保护架构，实现故障分区隔离、精准保护、互不干扰，大幅提升设备容错能力与运行可靠性，整体架构如下：

[12V/3A适配器] → [陆特1812L250/30GR 整机初级总保护]

分支1：DC-DC 5V转换电路 → [0805L100/16AR] → USB/外设通信模块

分支2：12V升压24V电路 → [1812L150/36GR] → 超声波雾化驱动模块

分支3：12V风扇驱动电路 → [1206L075/16NR] → 直流风扇/气泵模块

分支4：3.3V LDO稳压电路 → [0603L050/16AR] → MCU+WiFi+触摸按键+LED模块

分支5：24V加热控制电路 → [2920L400/30GR] → PTC恒温加热模块

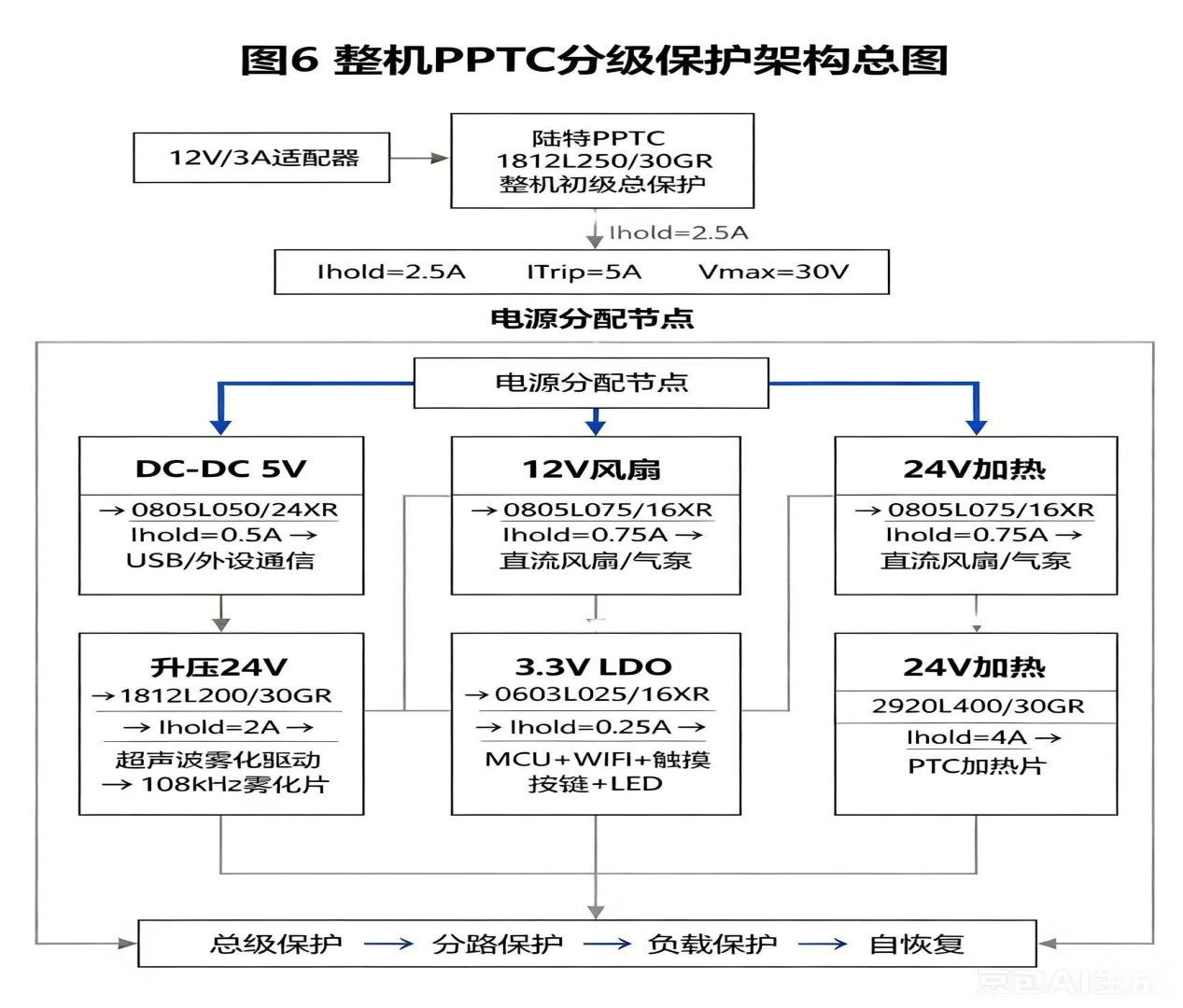

【配图：图6香氛机整机PPTC分级保护架构总图】



五、设计验证与标准化测试

5.1 正常工况裕度测试

设备满负载连续运行2h，监测各模块电流、PPTC温升与压降，要求PPTC表面温度＜60℃，工作电流始终低于Ihold的80%，压降损耗不影响后端电路正常工作，无误保护现象。

5.2 短路故障保护测试

模拟各负载端口、供电线路直接短路，验证PPTC保护性能：触发时间＜5s，故障限流＜50mA，有效保护后端器件；故障清除后，断电恢复时间＜60s，可正常自愈复位。

5.3 抗干扰误触发测试

模拟设备冷启动浪涌、电源插拔抖动、电网电压波动、风道积尘轻微过载等工况，验证PPTC无异常误触发，设备启动、运行稳定。

5.4 循环寿命可靠性测试

模拟100次“雾化干烧-加水恢复”故障循环，测试后PPTC保持电流参数衰减＜10%，保护性能无明显下降，满足长期量产使用需求。



六、核心工程设计注意事项

1. 压降损耗精准核算：PPTC存在固有初始内阻，大电流工作模块会产生小幅压降，需提前核算压降值，确保设备低压输入、满载工况下后端负载无欠压、重启故障。
2. 高温降额设计：香氛机为密闭结构，内部长期工作温度可达50℃，PPTC保持电流需按80%降额选型，规避高温导致的保护参数偏移、误触发问题。
3. 软硬件协同防护：PPTC为硬件最终安全防线，不替代软件常规控制逻辑；软件需在PPTC触发前主动降功率、关断负载，减少故障频次，延长器件寿命。
4. PCB布局规范：雾化、加热等大电流PPTC远离热敏元件、精密弱电器件，避免热耦合、温升传导引发的误保护；功率回路短距布线，降低线路损耗与干扰。
5. 安规认证适配：量产选型PPTC需具备UL、TUV认证，符合IEC 60730家用电气安全标准，满足智能家居安规合规要求。



七、总结

陆特自恢复保险丝在智能香氛机电路中的应用，构建了分级防护、故障自愈、免维护、高可靠的电气安全体系，完美适配香氛机24h待机、高频误操作、密闭高温的特殊工况。针对设备最核心的超声波雾化干烧、电机堵转、加热过载三大高频故障场景，通过精准的1.5~2倍电流裕度选型、耐压冗余设计、动作时间匹配控制，彻底解决了传统一次性保险丝需拆机更换、维护成本高、用户体验差的行业痛点。

本文通过整机架构拆解、参数迭代计算、分模块电路设计、软硬件协同优化、标准化测试验证，形成了一套可直接量产的香氛机PPTC防护方案。核心选型公式：Ihold=Inormal×1.5∼2.0、Vmax=Vsource×1.2、ttrip<tdevice_damage×0.5，可为同类智能家居雾化、加热、电机类负载电路保护提供通用参考。

量产落地时需以陆特官方器件手册为最终依据，结合样机高低温、老化、故障循环测试完成参数定型，保障设备长期稳定、安全运行。
