随着全球电子烟产业的快速迭代，产品形态从便携小巧的一次性设备到大功率可调的开放式主机不断分化，锂电池能量密度持续提升，雾化功率与充电速率也在同步攀升。与此同时，电路安全始终是贯穿产品全生命周期的核心底线 —— 雾化器短路、烟油渗漏侵蚀元器件、电池过充过放、用户误操作低阻发热丝等风险，都可能引发过热、漏液甚至更严重的安全事故。UL 8139 等国际安全标准明确要求，电子烟必须具备独立于主控芯片之外的二级硬件保护机制，以确保在 MCU 死机或软件失效的极端工况下，电路仍能被可靠切断。

作为电路过流保护领域的专业厂商，陆特科技针对电子烟产品的特殊使用环境，研发了具备防油封装、低内阻、快响应特性的 PPTC 自恢复保险丝系列。与传统一次性保险丝不同，PPTC 自恢复保险丝在过流故障排除后可自动恢复低阻导通状态，无需拆机更换，既提升了用户体验，也降低了售后维护成本。

本文结合陆特科技防油 PPTC 产品特性，分别针对换弹式小烟（Pod System）完整保护电路、开放式大烟（Box Mod）分级保护电路、一次性电子烟（Disposable）极简保护电路、双电池串联（Series）保护电路以及 Type-C 快充电子烟保护电路五大典型应用场景，提出系统化的电路保护设计方案，为行业研发与选型提供参考依据。

一、换弹式小烟（Pod System）完整保护电路

功率范围：5-15W | 电池：350-650mAh锂聚合物 | 充电：5V/500mA

电路架构：
USB 5V输入 → TVS过压保护 → 充电端PPTC → 充电管理IC → 电池端PPTC → 主控MCU → MOSFET驱动 → 雾化器端PPTC（可选） → 雾化器

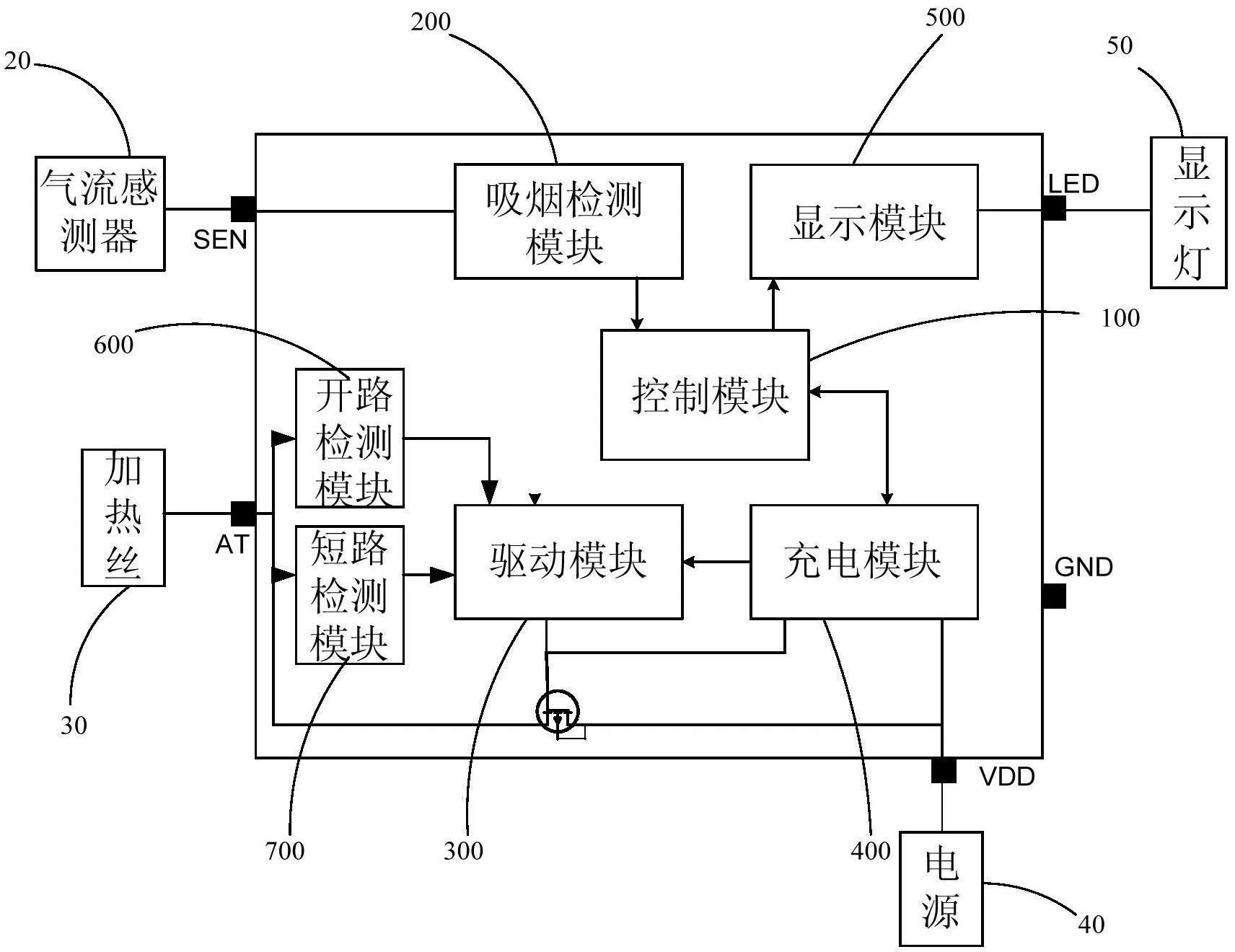

电子烟系统控制电路原理图

关键设计说明

- F1（充电端PPTC）：靠近USB焊盘（<5mm），防止充电线短路或充电器故障
- F2（电池端PPTC）：直接串联在电池正极，防止主板任何位置短路导致电池大电流放电
- F3（雾化器端PPTC）：防止雾化器陶瓷芯短路或烟油渗漏导致电极短路，小烟空间紧张时可省略
- D1（TVS）：与F1配合使用，实现"过流限流+过压钳位"双重保护

二、开放式大烟（Box Mod）分级保护电路

功率范围：50-200W | 电池：双18650并联 | 充电：5V/2A快充

电路架构：
USB 5V输入 → TVS过压保护 → 充电端PPTC → 快充管理IC → 双18650并联电池组 → 电池总输出PPTC → 主控MCU → 大功率MOSFET → 雾化器

关键设计说明

- F1（充电端PPTC）：支持2A快充，Vmax=12V防止劣质充电器过压
- F2（电池端PPTC）：大功率设备主保护依赖MOSFET快速关断，PPTC作为二级保护，当MOSFET击穿时提供最终保护
- 内阻考量：F2电阻0.015Ω，在20A时压降0.3V（功率损耗6W），需评估散热
- 布局要点：F2直接焊接在电池正极与PCB之间，无跳线可绕过

电子烟基础驱动电路原理图

三、一次性电子烟（Disposable）极简保护电路

特点：无充电，纯电池供电，需防止运输/使用短路

电路架构：
锂聚合物电池（3.7V/280mAh） → PPTC保护 → 极简MCU（气流开关控制） → MOSFET驱动 → 雾化器

关键设计说明

- F1（唯一保护器件）：一次性电子烟无充电口，仅靠电池端PPTC保护
- 防运输短路：电池在运输中可能因挤压、穿刺短路，F1限制电流防止起火
- 防用户咬破：用户咬破外壳导致内部短路时，F1提供保护
- 低功耗：正常工作时电流1.5A，F1功耗=1.5²×0.05=0.11W（可接受）

四、双电池串联（Series）保护电路

应用场景：双电串联大烟（7.4V/300W）

电路架构：
USB 5V输入 → 充电端PPTC → 平衡充电管理IC → 双串电池组（7.4V） → 总输出PPTC → 降压驱动电路 → 雾化器

关键设计说明

- F2（总输出PPTC）：串联电池组正极，Vmax=16V覆盖双电满充电压（8.4V）
- 高电流低阻：9A保持电流，内阻仅0.007Ω，在30A时压降0.24V（功耗7.2W）
- 散热要求：2920封装需大面积铜皮散热，或增加导热垫

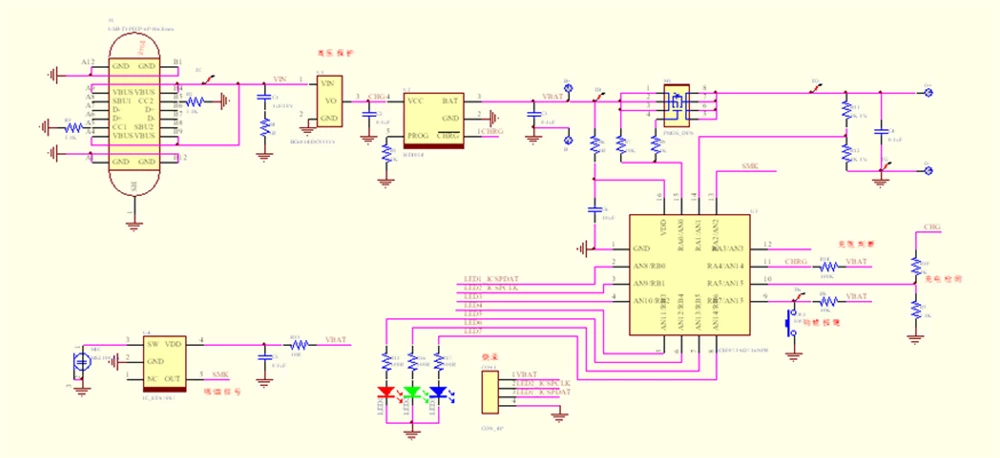

换弹式电子烟PCBA完整原理图

五、Type-C快充电子烟保护电路

特点：支持9V/12V快充，需更高耐压
电路架构：
Type-C VBUS（5V/9V/12V） → TVS 14V过压保护 → 快充端PPTC → PD快充协议IC → 电池 → 电池端PPTC → 主控+雾化器

关键设计说明

- F1（快充端PPTC）：Vmax=16V，支持9V/12V快充输入，防止协议失效时高压直灌
- D1（TVS）：TVS钳位14V，与F1配合，确保异常电压不会到达后级
- F2（电池端PPTC）：标准6V保护，覆盖电池输出短路六、电路设计通用规范

陆特科技SMD自恢复保险丝

六、电子烟PPTC选型速查表

以上电路图均为电子烟典型应用，实际设计时请根据具体工作电流、电池容量、PCB空间及散热条件，参考陆特科技(LUTE)官方规格书进行最终选型验证。
