鼠标和键盘作为最基础的人机交互设备，其可靠性和安全性直接影响用户体验。随着USB接口统一供电标准（5V）的普及，以及无线外设内置锂电池的广泛应用，过流、短路等电气故障风险日益凸显。传统一次性保险丝虽能提供保护，但熔断后需人工更换，维护成本高。陆特(LUTE)自恢复保险丝（PPTC）凭借其"自动恢复、免维护、高可靠"的核心特性，已成为鼠标键盘电路保护的主流解决方案。

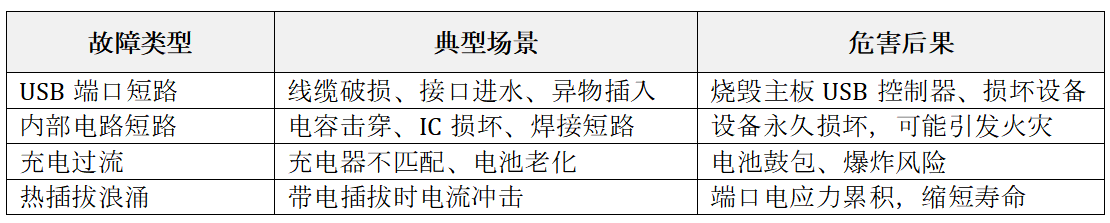

鼠标和键盘的供电架构特点：有线设备是通过USB接口获取5V电源，典型工作电流100-500mA，但USB端口可提供高达2A的短路电流；无线设备是内置锂电池（3.7V）通过USB充电，充电电流通常300-1000mA，存在过充和短路风险；RGB机械键盘是背光LED阵列功耗大，总电流可达1.5-2A，对保护器件的载流能力要求更高。主要故障模式存在以下几个类型：

陆特科技自恢复保险丝PPTC器件采用高分子聚合物正温度系数材料，正常工作时呈低阻态（毫欧级）。当电流超过额定值或温度异常升高时，材料膨胀导致导电粒子分离，电阻瞬间跃升至千欧级，从而限制故障电流。故障排除后，温度下降，材料自动恢复低阻态，无需人工更换。核心优势为：故障消除后数秒至数分钟内恢复正常，实现"零维护"，0603/0805/1206等贴片封装，适配鼠标键盘紧凑PCB空间，动作电流可精确设计在毫安级，避免误触发。

自恢复保险丝的关键参数定义解析：

- 保持电流(Ihold)：器件维持低阻态的最大电流，需高于设备正常工作电流
- 动作电流(I trip)：触发保护的最小电流，通常为Ihold的2倍
- 最大电压(Vmax)：器件能承受的最高电压，USB应用选6V-9V即可
- 初始电阻(Ri)：影响正常工作时压降和功耗，鼠标键盘宜选低阻型号

鼠标应用方案详解

保护位置设计

有线鼠标：
- 主保护点：USB VCC线路（Pin1）串联PPTC，位于USB接口与主控IC之间
- 次级保护：若鼠标带LED灯效，可单独为灯效电路增设PPTC，避免局部短路影响主控

无线鼠标：
- 充电保护：USB充电输入端串联PPTC，防止充电器故障导致电池过流
- 电池保护：电池输出端串联PPTC，防止鼠标内部短路损坏电池

选型建议

鼠标类型	工作电流	推荐Ihold	推荐封装	典型型号
普通办公鼠标	50-100mA	200mA	0603/0805	0603L020/16XR
游戏鼠标	150-300mA	500mA	0805/1206	0805L050/16XR
无线充电鼠标	300-500mA	750mA	1206	1206L075/16NR

电路设计要点

- 串联位置：必须串联在电源正极（VCC）线路，靠近USB接口焊盘
- 配合TVS：在PPTC后端并联TVS二极管（5V），实现过压+过流双重保护
- 走线宽度：PPTC焊盘至USB接口的走线应≥0.3mm，确保通过动作电流时不熔断
- 散热考量：避免将PPTC紧贴发热元件（如充电IC），防止热误动作



键盘应用方案详解

保护架构设计

薄膜键盘：
- 工作电流低（20-50mA），单颗PPTC即可保护整个设备
- 重点防范USB端口短路和键盘内部进水导致的短路

机械键盘：
- 主控保护：为MCU和逻辑电路设置500mA PPTC
- 背光保护：RGB键盘每区域LED电流可达500mA，建议每路背光单独设置750mA-1A PPTC
- USB Hub扩展：若键盘集成USB Hub，每个下行端口需独立设置1A-1.5A PPTC

无线键盘：
- 充电电路：与无线鼠标类似，充电端设置750mA-1A PPTC
- 电池保护：锂电池输出端设置1A-1.5A PPTC，兼顾工作电流和短路保护

选型建议

键盘类型	工作电流	推荐Ihold	推荐封装	典型型号
普通薄膜键盘	30-80mA	200mA	0603/0805	0603L020/16XR
无背光机械键盘	100-200mA	350mA	0805	0805L035/16XR
RGB机械键盘	1.0-1.5A	2.0A	0805/1206	1206L200/16NR
带USB Hub键盘	每端口500mA	1.1A	0805/1206	0805L110/16WR

多端口保护设计

对于集成USB Hub的高端键盘，推荐采用分级保护架构：
- 总保护：USB输入端设置2A PPTC（1206L200/16NR）
- 分端口保护：每个Hub下行端口设置1.1A PPTC（0805L110/16WR）
- 优势：单端口短路时不影响其他端口工作，总保护防止多端口同时过载



典型应用电路与布局

标准USB鼠标保护电路

USB VCC (Pin1) → PPTC (0805L050/16XR) → TVS (5V) → 主控IC VDD
↓
滤波电容

- PPTC选型：LUTE-0805L050/16XR（Ihold=500mA, Itrip=1A, Vmax=16V）
- TVS选型：5V单向TVS，钳位电压≤6V
- 响应逻辑：短路时PPTC限流至<100mA，TVS钳位电压，双重保护主控

RGB机械键盘背光保护电路

USB VCC → 总PPTC (1206L200/16NR) → DC-DC降压 → 各区域LED驱动IC
↓
每路LED串联电阻 → LED阵列
↓
每路PPTC (0805L100/16AR) → 保护局部短路

设计意图：单路LED短路时，该路PPTC动作，其他区域正常发光，实现"故障隔离"



PPTC+TVS典型应用保护电路

PCB布局规范

1. 位置优先：PPTC必须位于PCB边缘，距USB接口<10mm，缩短故障电流路径
2.  散热焊盘：0805及以上封装，焊盘连接铜皮面积≥2mm×2mm，增强散热
3. 避免并联：禁止多颗PPTC并联增大电流，因动作特性差异会导致保护失效
4.  测试点：在PPTC前后预留测试点，便于生产测试压降



选型计算与验证方法

 保持电流计算

公式：Ihold ≥ Iwork × 1.5 / derating
- Iwork：设备最大工作电流（需实测峰值）
- 1.5：安全系数
- derating：温度降额系数（50℃时通常0.8）

示例：某游戏鼠标峰值电流300mA，工作环境40℃
Ihold ≥ 300mA × 1.5 / 0.85 ≈ 529mA → 选500mA档（0805L050/16XR）

动作电流验证

- 测试方法：可调电源串联PPTC，缓慢增大电流至PPTC动作（电阻突增）
- 合格标准：动作电流应在Ihold的1.8-2.5倍范围内，且<USB端口最大输出电流

恢复时间测试

- 条件：PPTC动作后，断电冷却
- 要求：室温下恢复至初始电阻2倍以内的时间<60秒
- 影响：恢复时间过长会导致设备频繁重启，需优化散热或选低阻型号

PPTC自恢复保险丝应用原理示意图



 常见问题与解决方案

问题现象	根因分析	解决方案
正常使用时误动作	Ihold选型过小，或靠近发热元件	重新计算Ihold，远离热源≥5mm
短路后设备无法恢复	PPTC持续高温未冷却，或电压超过Vmax	检查故障是否彻底排除，确认Vmax≥6V
USB识别异常	PPTC电阻过大导致压降>0.3V	换低阻型号（如LUTE低阻系列R1<0.1Ω）
焊接后参数漂移	回流焊温度过高（>260℃）或时间过长	控制回流焊峰值温度245±5℃，时间<10秒

陆特科技PPTC产品系列推荐

系列	封装	Ihold范围	特点	适用场景
LUTE-0603L	0603	50-500mA	超小型，低电容	无线鼠标、薄膜键盘
LUTE-0805L	0805	100-750mA	平衡尺寸与性能	主流有线鼠标、机械键盘主控
LUTE-1206L	1206	200-1.5A	低电阻，高耐压	游戏鼠标、RGB键盘背光
LUTE-1206L	1206	500mA-2A	高功率，快速动作	USB Hub键盘、大功率设备



陆特(LUTE)自恢复保险丝为鼠标键盘提供了免维护、高可靠、低成本的电路保护方案。通过精准的选型（Ihold=1.5×工作电流）、合理的电路布局（靠近接口、配合TVS）以及分级保护架构（多端口独立保护），可有效防止USB短路、内部故障和电池过流等风险，显著提升产品安全性和用户满意度。随着外设向小型化、高功率（快充、高亮度RGB）发展，低阻化、高集成度的PPTC器件将成为鼠标键盘设计的标准配置。

设计提示：在实际项目中，建议先通过USB电子负载实测设备最大工作电流和短路电流，再结合陆特提供的技术手册进行精确选型，必要时申请样品进行实机验证。
