一、新国标核心要求与PPTC价值定位

GB 31241-2022《便携式电子产品用锂离子电池和电池组安全技术规范》对移动电源提出强制性安全要求，核心在于异常状态下的有效保护与恢复能力。陆特（LUTE）自恢复保险丝（PPTC）凭借其独特的可逆过流保护机制，成为新国标充电宝设计中不可替代的硬件保护器件。

核心价值：

• 自恢复特性：过流/短路故障消除后自动恢复低阻态，满足新国标"保护后设备应能继续使用"的隐性要求
• 分布式保护：在输入端、电池组、各输出口独立部署，实现点对点精准防护
• 成本优势：相比纯MOS+IC方案，PPTC+MOS混合保护成本降低30%以上，可靠性更高

二、陆特PPTC产品选型体系

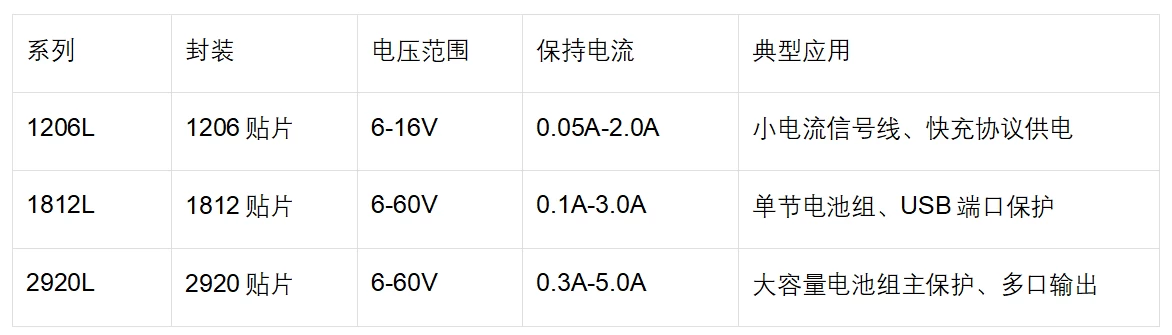

针对充电宝低压大电流特点，推荐以下系列：

三、四大核心应用场景电路设计

应用场景1：输入端口过流/防反接保护

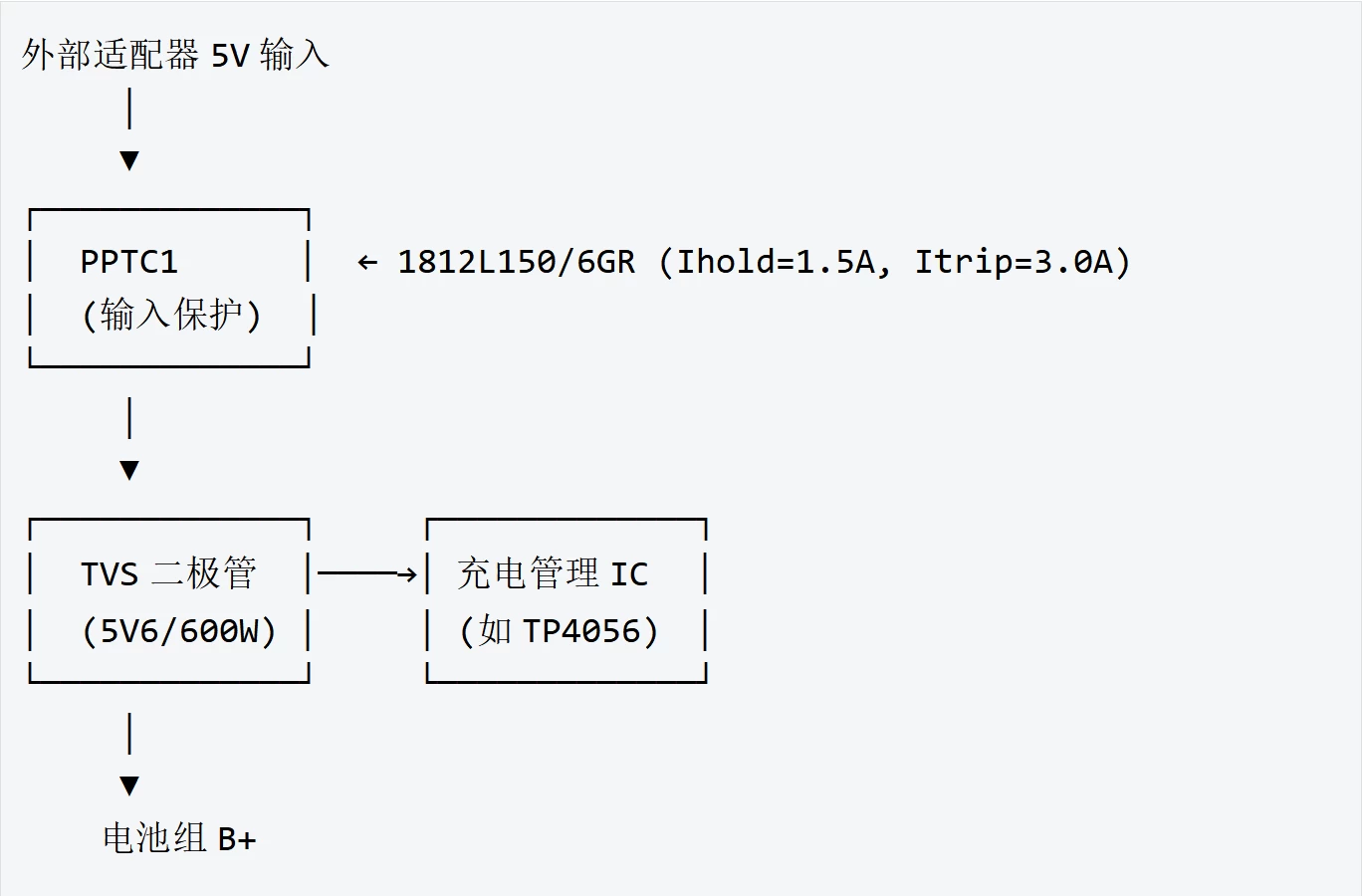

电路拓扑：

设计要点：

• PPTC1串联在VCC路径最前端，靠近Micro-USB/Type-C母座焊盘（距离<5mm）
• 与TVS构成过流+过压双重保护：PPTC限制持续大电流，TVS钳位瞬态高压
• 当适配器异常输出高压（如12V）导致充电IC过流时，PPTC1进入高阻态，保护后端器件

参数计算：

• 充电宝最大充电电流2A，PPTC保持电流Ihold≥1.5A（留20%余量）
• 动作电流Itrip=3.0A，与充电IC过流阈值（通常5-3.0A）匹配

应用场景2：电池组主保护（过放/短路防护）

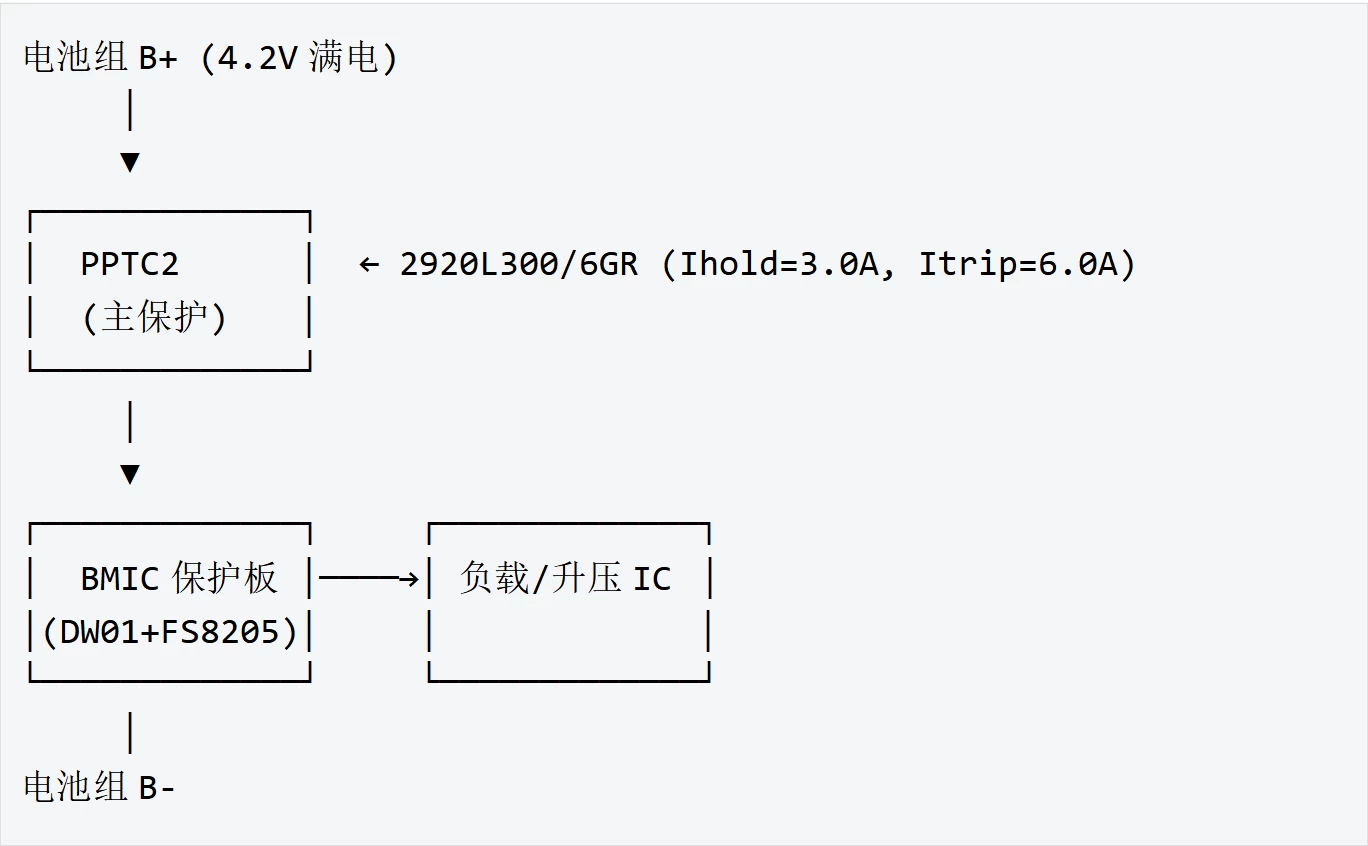

电路拓扑：

设计要点：

• PPTC2作为电池组最后一道硬件防线，与电池保护IC（BMIC）串联形成冗余
• 当BMIC的MOS管失效或迟滞时，PPTC2直接限制电池放电电流
• 对于2串电池组（4V），选用2920L系列/12V耐压型号

关键参数：

• 10000mAh充电宝最大放电电流3A（18W快充），选Ihold=3.0A
• 短路时PPTC2在3秒内将电流限制至<100mA，避免电芯热失控

应用场景3：多输出端口独立保护（USB-A + Type-C）

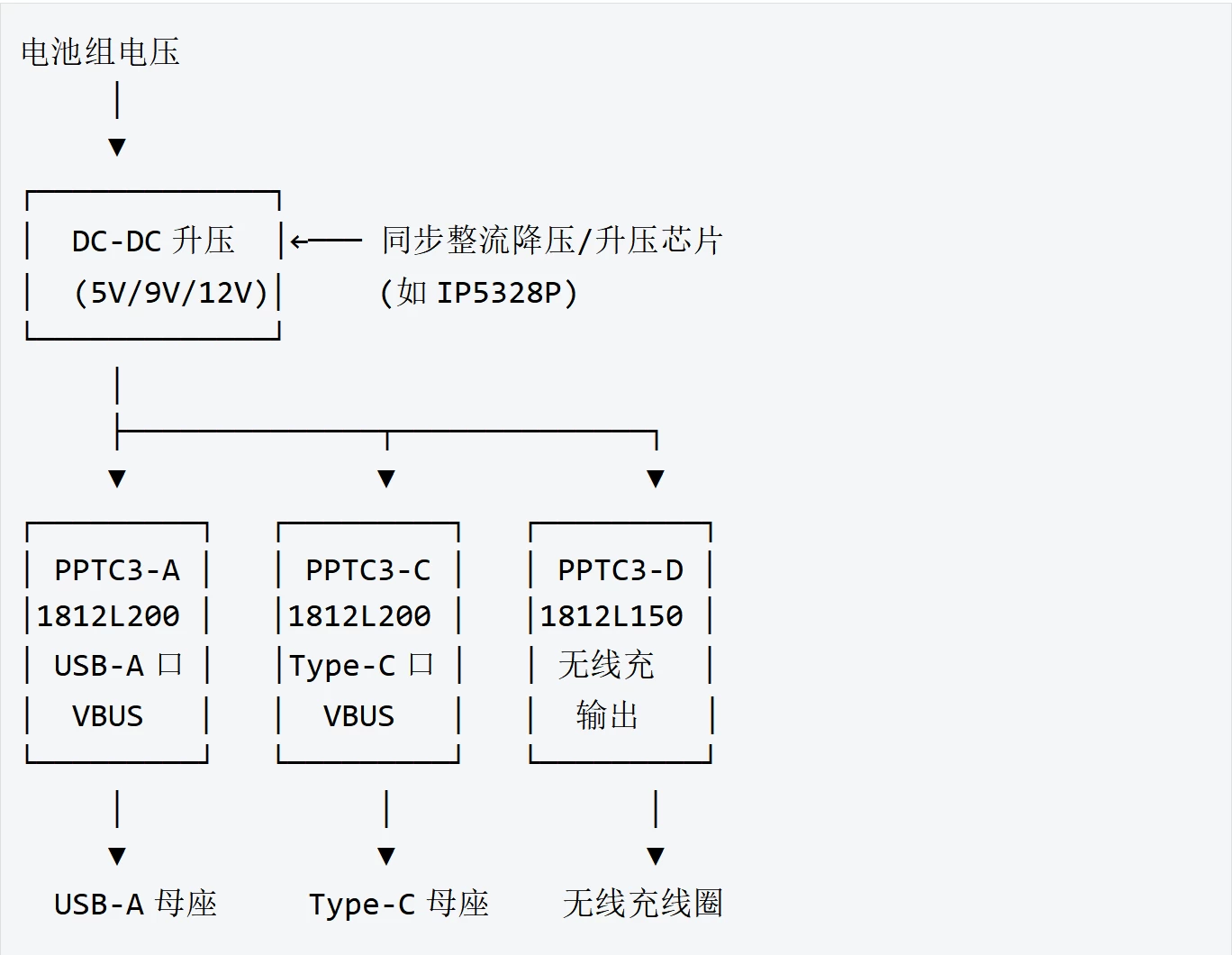

电路拓扑：

设计优势：

• 端口间完全隔离：USB-A口短路时，PPTC3-A动作，Type-C口和无线充正常工作
• 新国标要求多口输出时单口故障不影响整机，PPTC独立保护是最佳实现方式
• 每个PPTC靠近对应端口VBUS焊盘，缩短故障电流路径

选型策略：

• USB-A口（4A）：1812L200/6GR，Ihold=2.0A
• Type-C口（5V3A PD）：1812L300/6GR，Ihold=3.0A
• 无线充（5V1A）：1812L100/6GR，Ihold=1.0A

应用场景4：Type-C PD快充协议芯片供电保护

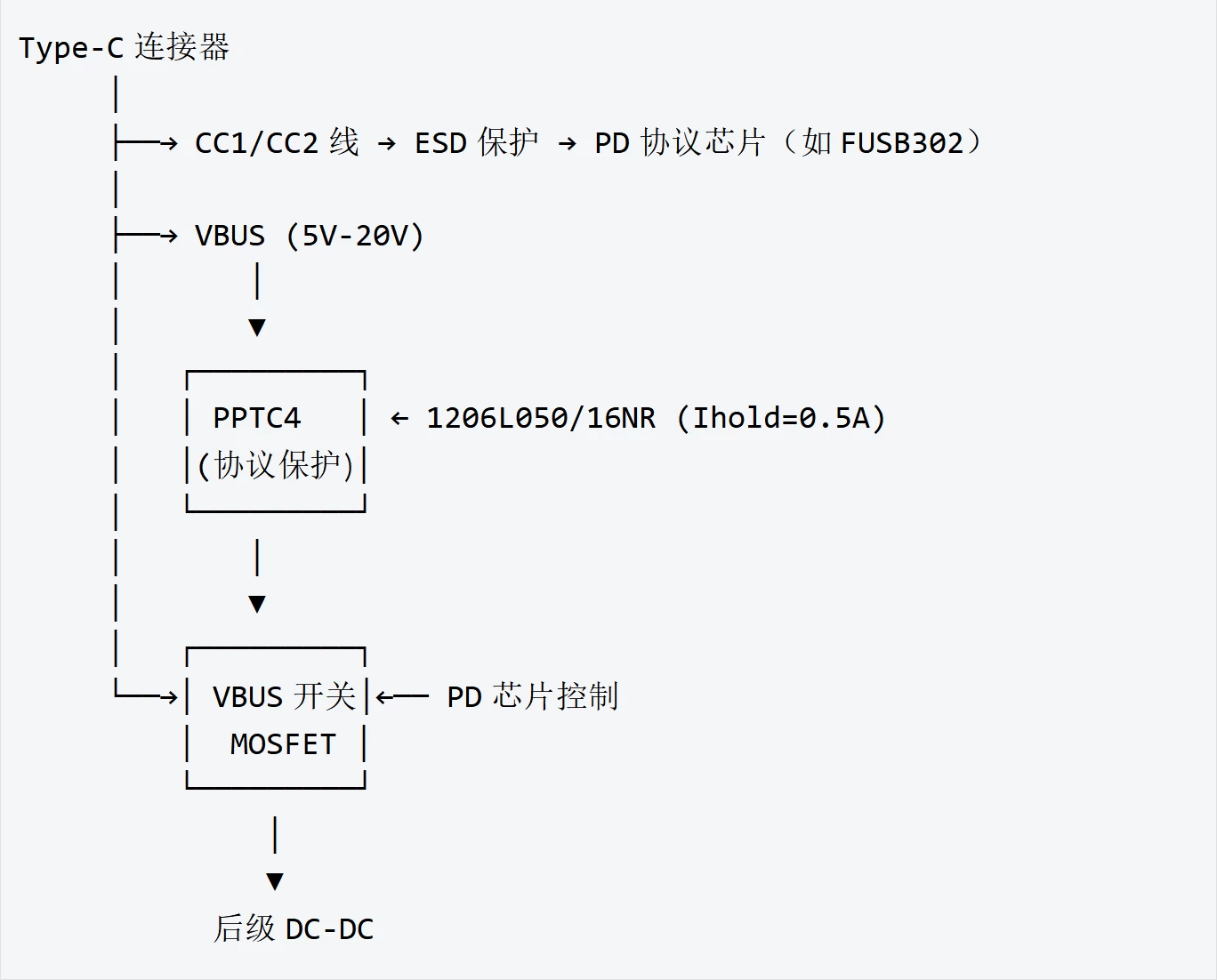

电路拓扑（PD控制器保护）：

设计要点：

• PPTC4保护PD协议芯片的VBUS供电回路，防止高压快充时芯片过流损坏
• 1206小封装节省PCB空间，适合高集成度充电宝设计
• 与PD芯片内部过流检测形成硬件+软件双重保护

四、电路设计关键参数与计算

1. 保持电流（Ihold）选型公式

Ihold ≥ Imax_work × 1.5 × Temperature_Derating

Imax_work：端口最大持续工作电流（如3A）

1.5：余量系数（防止老化误动作）

Temperature_Derating：温度降额系数（40℃时通常取0.7-0.8）

示例：Type-C口18W输出，Imax=3.6A（9V/2A），40℃环境：

Ihold ≥ 3.6A × 1.5 × 0.75 = 4.05A → 选择2920L400/6GR或更高

2. 动作电流（Itrip）配合逻辑

PPTC动作电流应与后端IC过流阈值匹配：

• BMIC过流保护点：通常4-5A → PPTC Itrip选6A（提前动作，保护BMIC）
• DC-DC限流点：通常5A → PPTC Itrip选6-7A（避免同时触发导致系统不稳定）

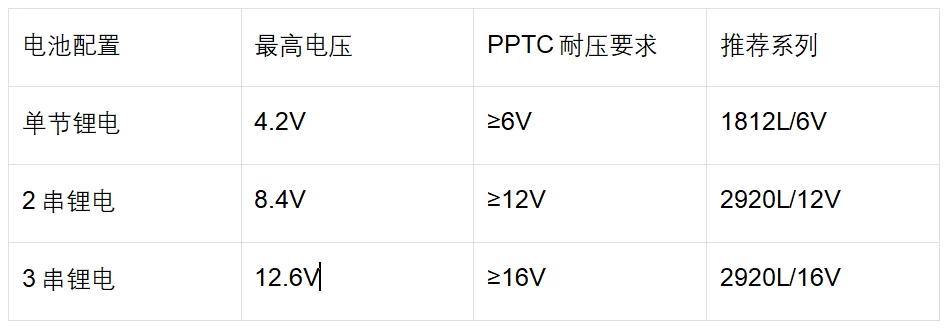

3. 耐压（Vmax）选择

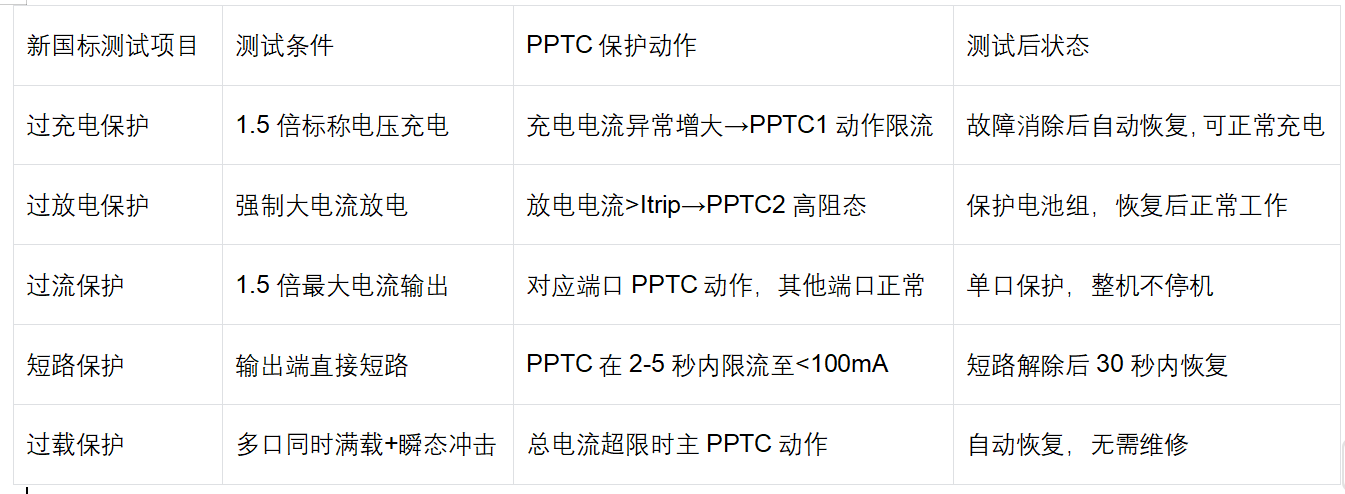

五、新国标测试验证与PPTC表现

关键优势：传统熔断保险丝在短路测试后永久失效，无法通过新国标要求的"恢复后复测"环节；PPTC自恢复特性确保单次测试样品可完成全部循环测试，大幅降低认证成本。

六、PCB布局设计规范

• 靠近端口：输入PPTC距离USB母座<10mm，缩短故障电流路径
• 宽铜箔走线：PPTC焊盘连接处铜箔宽度≥1.5mm，降低常态电阻和发热
• 热隔离：PPTC与电池、DC-DC芯片保持3mm以上间距，避免热耦合误动作
• 可视化标识：在PPTC丝印旁标注"自恢复保险丝"及型号，便于售后识别

建议配图清单（供技术文档使用）：

• 图1：系统级保护架构框图：用Visio绘制充电宝完整框图，用红色高亮标注4个PPTC位置（输入、电池组、USB-A口、Type-C口），箭头标注电流路径和保护逻辑
• 图2：输入保护电路原理图：包含：USB母座→PPTC1→TVS→充电IC→电池，标注各器件型号和关键参数
• 图3：多端口独立保护拓扑图：展示DC-DC后级分三路输出，每路串联独立PPTC，用虚线框标注"端口隔离保护区"
• 图4：PPTC动作时序波形图：横轴：时间（0-10秒），纵轴：电流（0-10A），曲线1：短路瞬间电流尖峰（被PPTC抑制），曲线2：PPTC电阻变化曲线（低阻→高阻→恢复）
• 图5：PCB布局3D示意图：展示1812/2920封装在PCB上的实际位置，标注与连接器、电池焊盘的距离要求

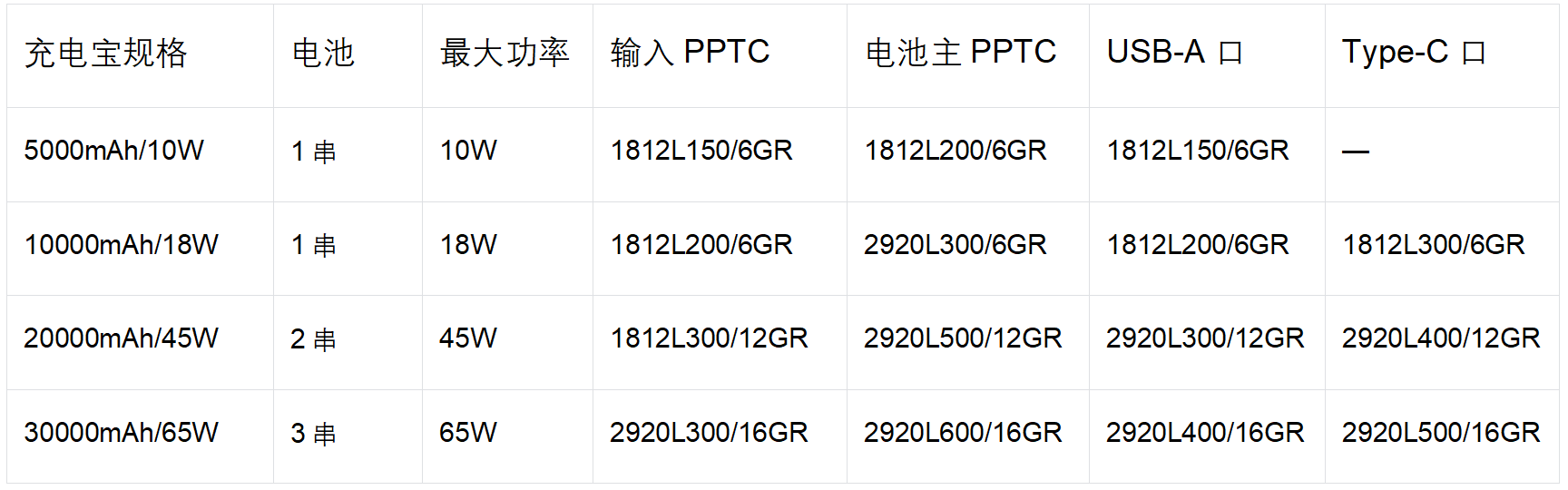

七、典型方案选型速查表

总结

陆特PPTC在新国标充电宝中构建了输入-电池-输出三级分布式保护体系。其自恢复特性不仅完美匹配GB 31241-2022对循环寿命和故障恢复的要求，更通过端口独立保护设计实现了单口故障零扩散，是平衡安全性、成本与用户体验的最优硬件方案。建议在设计时结合具体端口电流和电池串数，参考上述电路拓扑和选型表进行配置。
