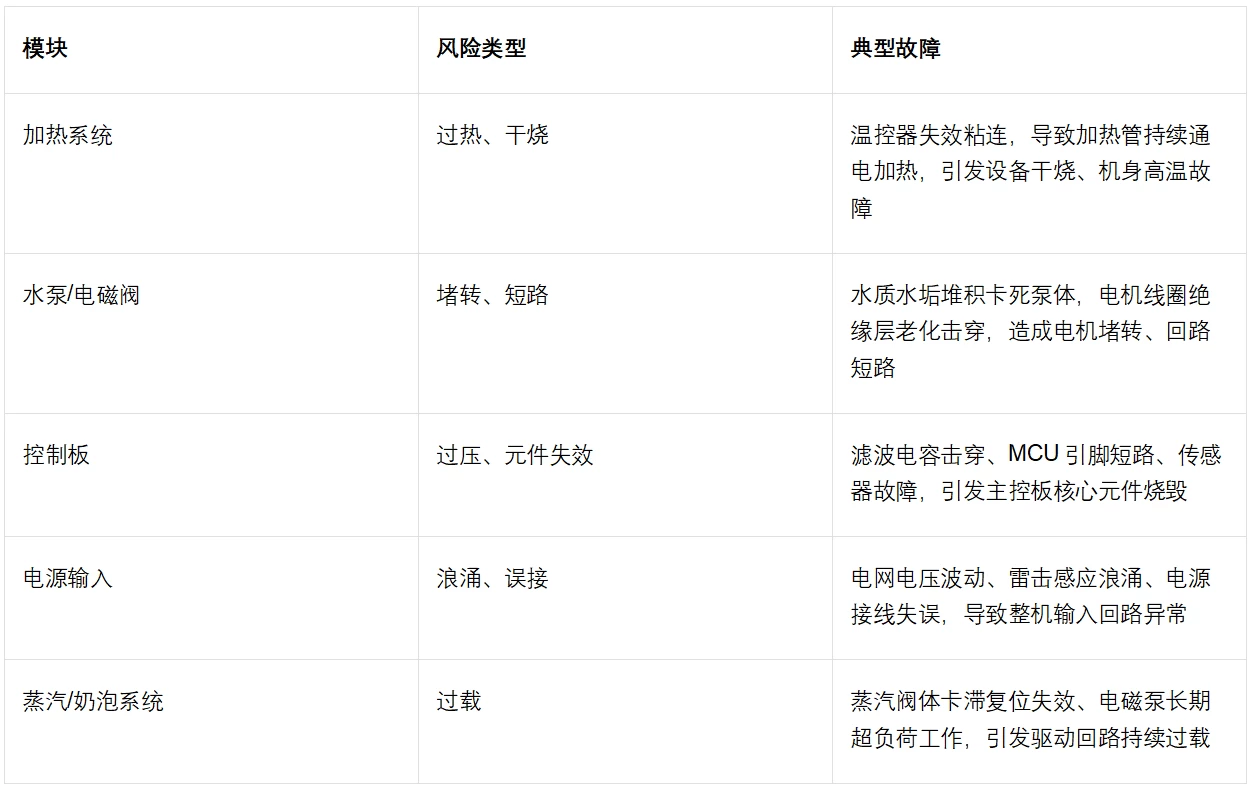

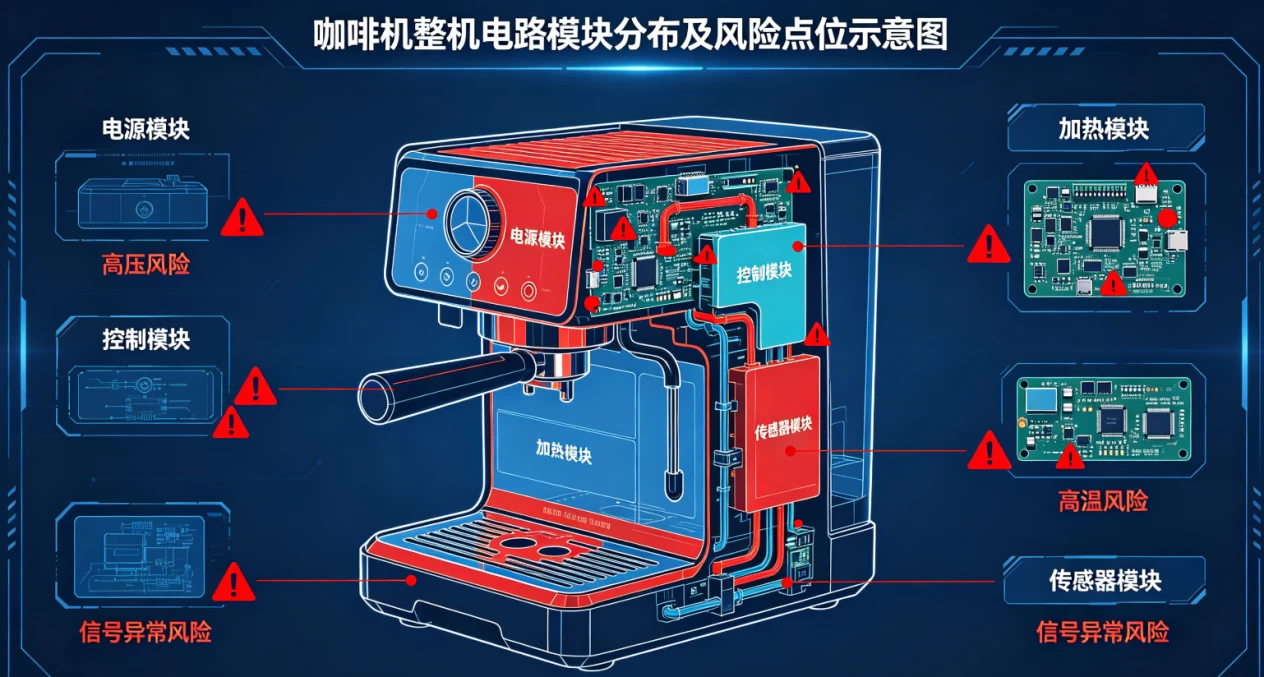

现代咖啡机集成加热、泵控、电控、蒸汽奶泡等多功能模块，整机电路结构复杂。设备长期高频运行、水路结垢老化、电网电压波动等工况，极易引发过流、短路、过热、堵转等电气故障，存在设备损坏、停机故障甚至起火的安全隐患。整机各核心模块具体电气风险如下：

目前咖啡机行业普遍采用的传统电路保护方案，适配性与稳定性有限，难以满足高端家用、商用咖啡机长期高频、高可靠的运行需求，具体短板如下：

• 一次性保险丝：属于熔断式一次性保护器件，故障触发后无法自动复位，必须拆机更换配件，售后维修成本高、周期长，直接影响用户使用体验，设备高频故障易引发客诉。
• 机械断路器：整体体积偏大，硬件采购成本更高，无法适配咖啡机小型化、轻量化、结构紧凑的设计趋势；同时存在机械触点磨损、接触不良、误动作等问题，长期使用可靠性差。
• 分立电子保护电路：需要搭配稳压、检测、触发等多组元器件组合使用，电路设计繁琐，大幅增加PCB布局难度与整机BOM成本。

陆特自恢复保险丝PPTC技术优势：

陆特（LUTE）PPTC自恢复保险丝为固态聚合物热敏保护器件，具备过流、过热双重防护能力，完美适配咖啡机密闭高温、高频启停、工况复杂的工作环境，相较于传统保护器件核心优势突出：

• 自动复位，免维护：当设备故障解除、回路电流与环境温度恢复正常区间后，器件可自动恢复导通状态，无需拆机更换、无需人工干预，从根源上降低设备售后维修成本与停机故障率。
• 温流双感，保护精准：器件同时对回路电流、环境温度敏感，适配咖啡机内部高温工况，环境温度升高时可自动下调保持电流，避免高温环境下误保护、漏保护，防护精度远超常规单一过流保护器件。
• 固态无触点，寿命更长：采用固态聚合物结构，无机械触点、无磨损、无氧化接触不良等问题，器件耐疲劳、抗老化，使用寿命远优于机械断路器、机械温控等传统器件。
• 多封装适配，设计灵活：涵盖SMD贴片、径向引线两大主流封装，贴片器件适配主控板小型化PCB布局，径向大功率器件适配加热、电源等高功率回路，可灵活适配各类咖啡机结构设计与量产需求。

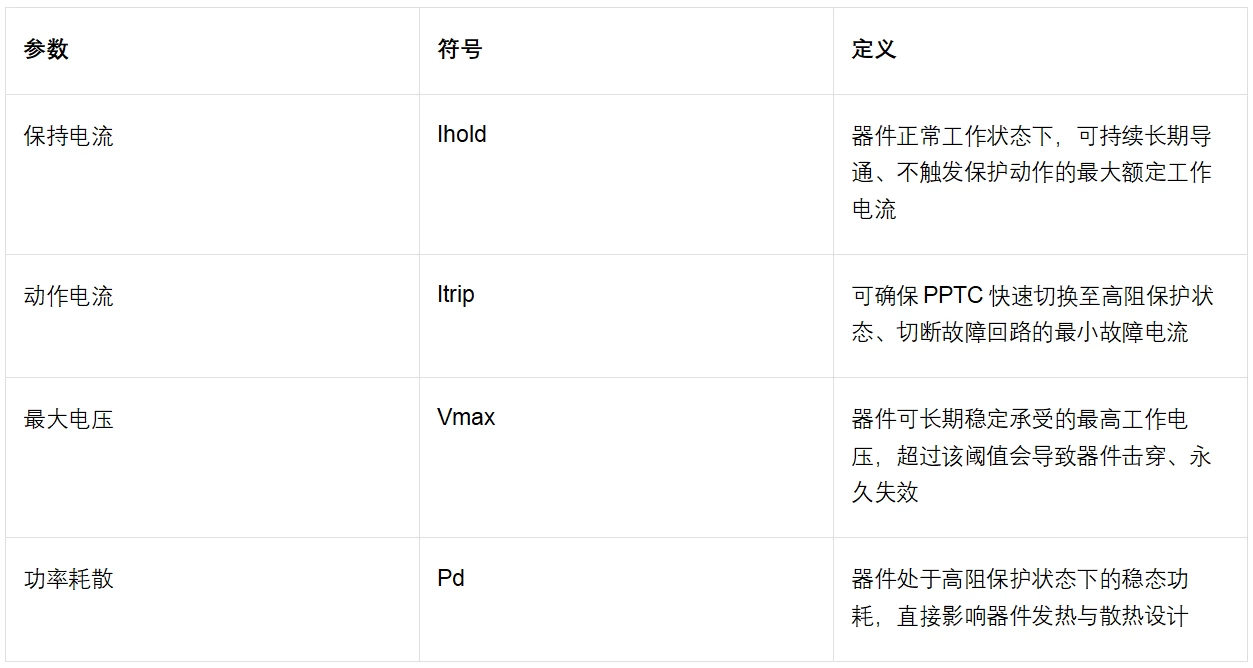

为保障研发选型精准、规避设计偏差，现将PPTC核心电气参数定义明确如下，为整机适配选型提供标准化依据：

咖啡机分模块PPTC应用方案：

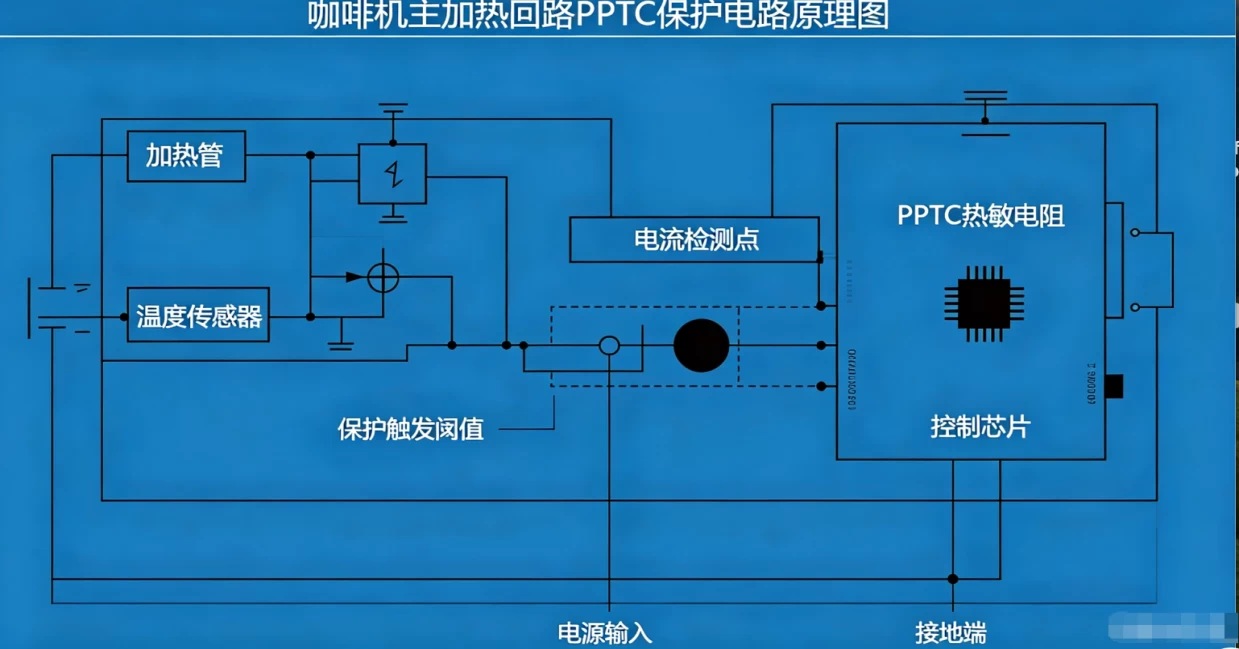

1. 主加热回路保护（高功率应用）

应用场景：锅炉加热管、即热式加热模块等高功率发热部件，是咖啡机核心功率工作回路，长期处于高温、高负载运行状态。

故障模式：温控器粘连失效导致加热管持续通电、无控温加热；加热管绝缘层破损引发短路；设备缺水干烧导致整机过热故障。

推荐型号：陆特RLD插件 30R系列（径向引线，适配大功率负载）、SMD贴片系列（适配紧凑PCB布局机型）

核心选型参数：

• 保持电流：根据设备加热功率计算并预留充足余量，例：1500W/220V≈6.8A，优选Ihold≥8A规格；
• 动作电流：设定为保持电流的2倍，兼顾正常工作不误触发、故障工况快速响应的需求；
• 耐压规格：≥250VAC，适配家用、商用市电电压波动与瞬时峰值高压场景；
• 动作时间：2倍额定保持电流工况下，器件动作时间＜20秒，快速阻断干烧、短路风险。

安装位置：串联在加热管供电主回路，靠近温控器前端，与机械温控形成二级冗余安全保护。

应用优势：可作为传统双金属片温控器的二级安全防护，设备干烧、过热、短路时快速切换高阻切断回路，设备降温、故障解除后自动恢复工作，彻底规避持续加热引发的起火、设备烧毁安全隐患。

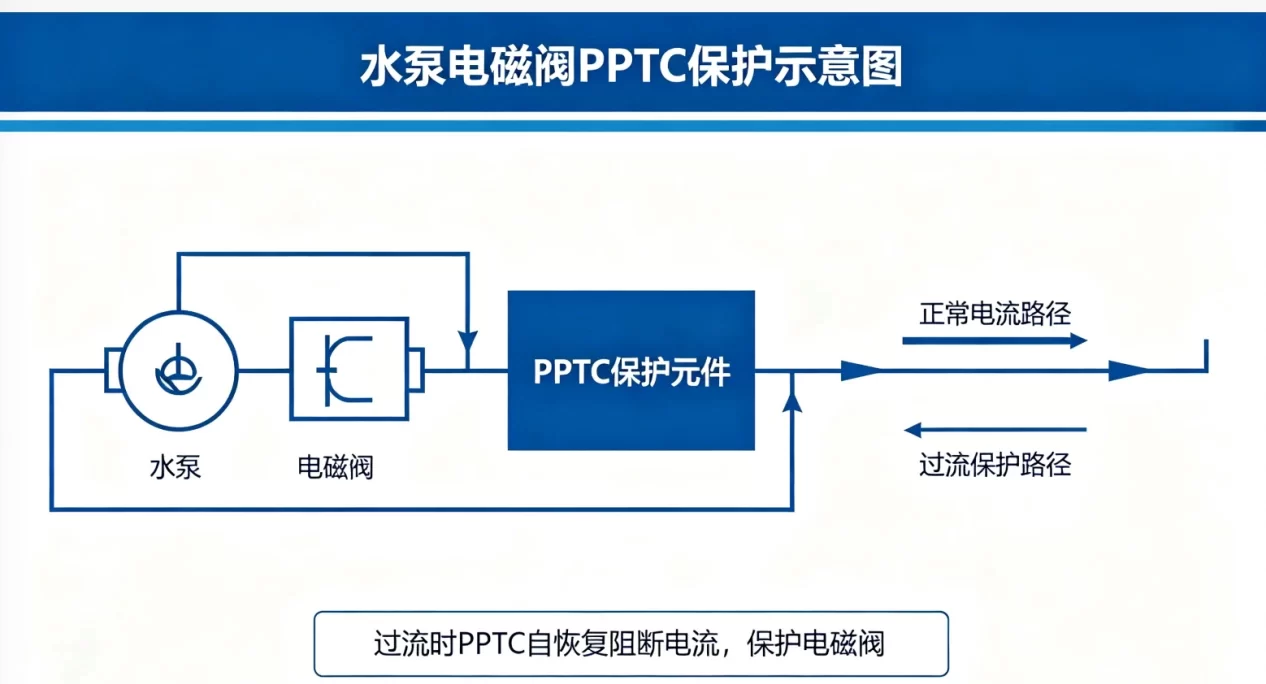

2. 水泵/电磁泵保护（电机类应用）

应用场景：咖啡机内置振动泵、旋转泵、水路电磁阀驱动低压回路，负责设备抽水、供水、水路切换等核心功能。

故障模式：长期使用水垢堆积卡死泵体，导致电机堵转；线圈老化、绝缘击穿引发短路；水路异常导致电机长时间过载运行。

推荐型号：陆特RLD插件 60R系列、SMD贴片2920系列

核心选型参数：

• 保持电流：按电机额定工作电流5倍选型，预留工作余量，例：48W/24V水泵额定电流2A，优选Ihold≥3A规格；
• 动作电流：设定为电机堵转电流的8倍，确保堵转故障瞬间快速触发保护，避免绕组烧毁；
• 耐压规格：≥24-48VDC，完全匹配常规咖啡机低压驱动电路工况。

安装位置：水泵供电正极线路，串联接入电机驱动回路前端。

应用优势：电机堵转、过载故障发生后，快速触发高阻保护，精准保护电机绕组不被烧毁；故障解除后自动复位工作，无需拆机检修更换器件，大幅降低水泵损坏率与设备售后维修成本。

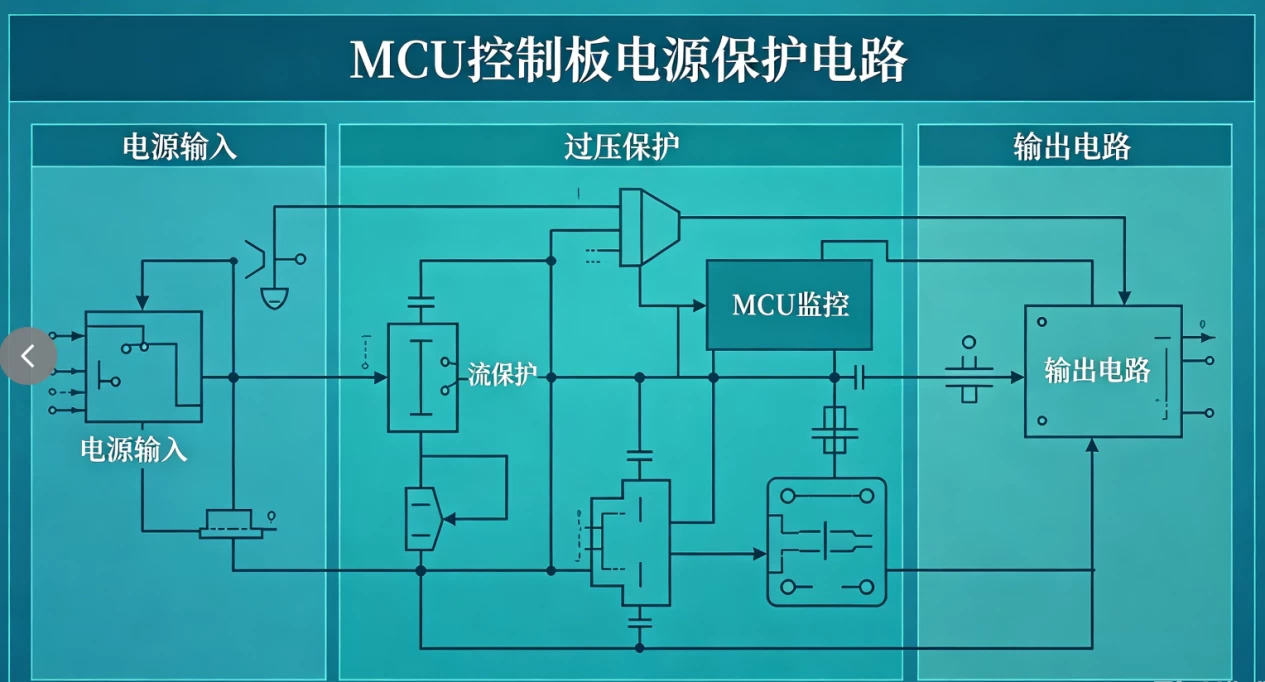

3. 控制板/MCU电源保护

应用场景：主控板3.3V/5V低压供电回路、传感器供电模块、MCU核心控制回路，承载设备程序运行、信号采集、功能控制等核心作用。

故障模式：板载滤波电容击穿短路、GPIO接口误接高压、传感器线路短路、元件老化引发低压回路过载。

推荐型号：陆特 SMD贴片1206系列、SMD贴片1812系列

核心选型参数：

• 保持电流：按板卡最大工作电流2倍选型，常规设备工况适配0.5A-1.5A区间；
• 耐压规格：≥5VDC，充分满足低压精密回路防护需求；
• 封装选型：1206/1812微型贴片封装，极致节省PCB空间，适配设备小型化设计与自动化贴装量产工艺。

安装位置：低压电源输入端、LDO稳压芯片前端，实现前端全链路防护。

应用优势：精准保护MCU主控、传感器、精密芯片等高价值元器件，杜绝低压短路、过载导致的核心板卡烧毁故障；微型贴片封装适配批量量产，不占用设备内部紧凑空间。

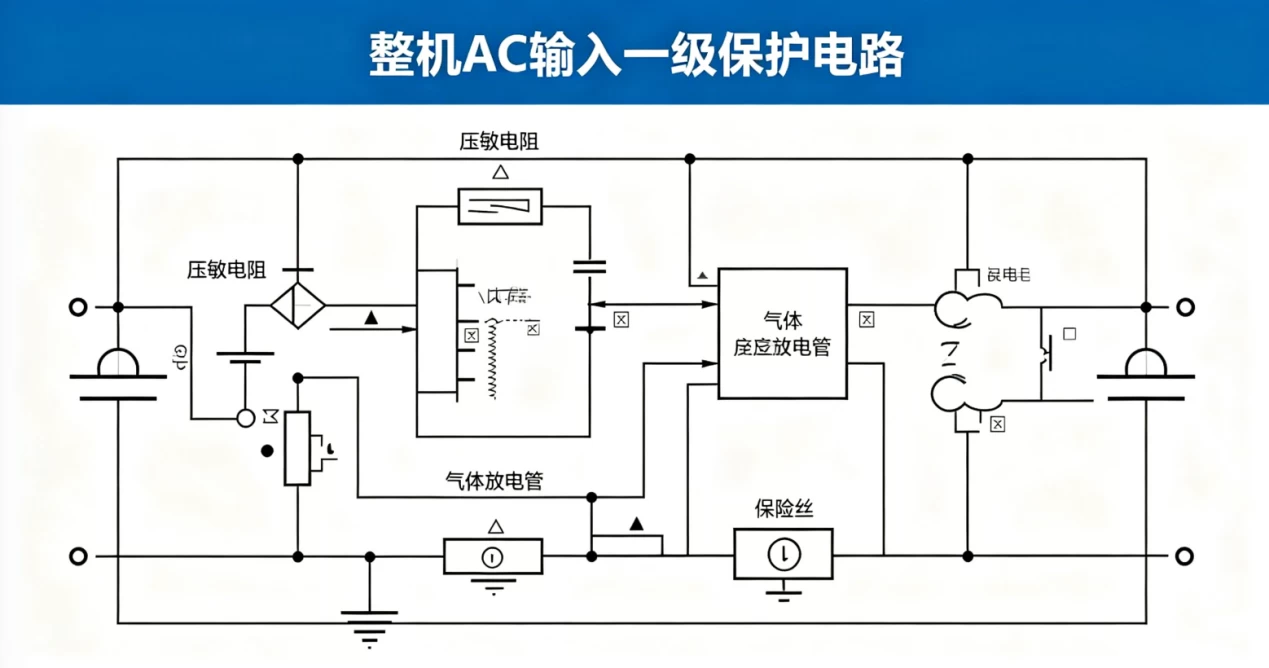

 4. 整机电源输入保护

应用场景：设备AC市电入口、外置适配器输入端，为整机电路的一级防护屏障，保障整机输入回路安全稳定。

故障模式：电网电压波动、雷击感应浪涌、市电异常，或设备内部短路故障反向传导，引发整机过流、电源线过热、整机断电故障。

推荐型号：陆特保险丝 LTC1245系列（SMD高耐压系列）

核心选型参数：

• 保持电流：按整机额定功率、最低工作电压计算，预留2倍安全降额余量；
• 耐压规格：≥250VAC，可长期耐受市电高压波动与瞬时浪涌冲击；

安装位置：市电电源线L/N回路、保险丝座后端，作为整机第一道安全防护关卡。

应用优势：有效阻断设备内部故障反向引发的电源线过热、起火风险；可搭配MOV压敏电阻组合使用，实现过流+浪涌双重防护，大幅提升整机电网适应性与抗干扰能力。

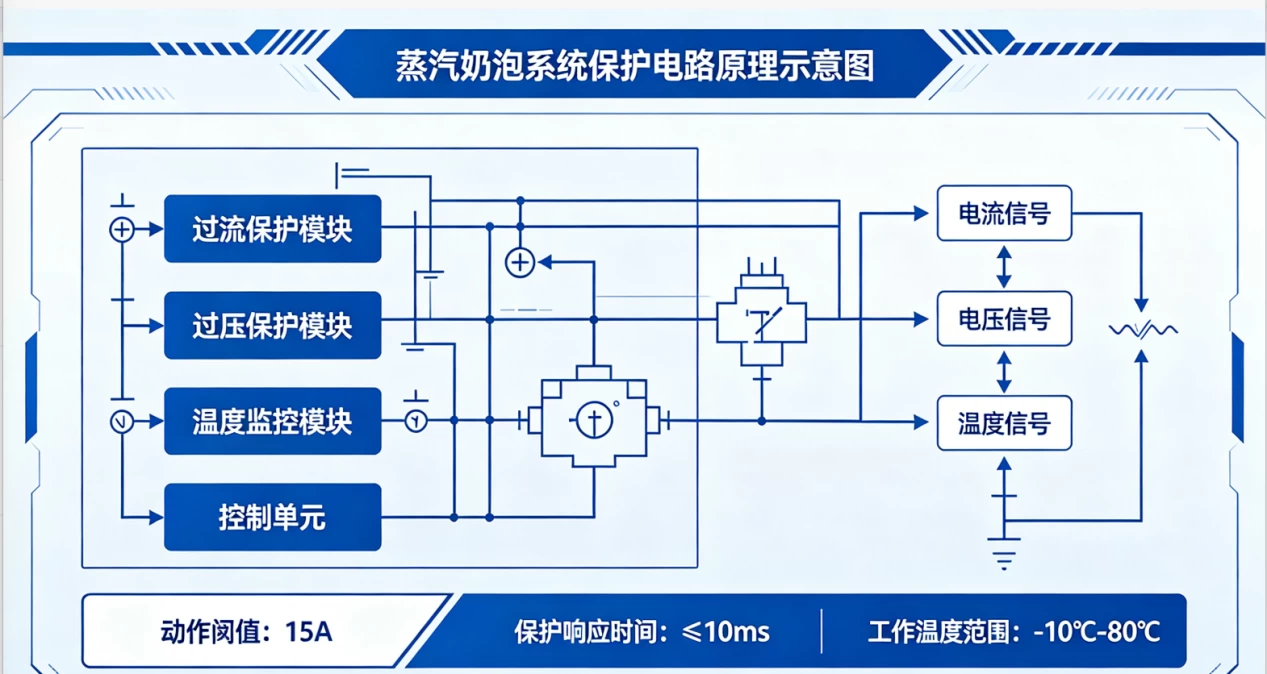

5 .蒸汽/奶泡系统保护

应用场景：蒸汽电磁阀、奶泡器加热丝、奶泡增压电磁泵驱动回路，多用于商用高端咖啡机，高频启停、高温高负载运行。

故障模式：蒸汽阀体卡滞无法复位、加热丝老化短路、系统长期超负荷加热工作，引发回路过载、局部高温异常。

推荐型号：陆特保险丝 LTC1245系列高耐压SMD

核心选型参数：

• 保持电流：精准匹配蒸汽、奶泡模块额定工作电流，常规选型区间2-8A；
• 耐压规格：≥250VAC，适配交流高温加热回路工况；
• 耐温性能：器件动作稳态表面温度＜125℃，避免机身高温堆积、塑胶结构损坏及安全隐患。

安装位置：蒸汽加热、奶泡驱动供电回路前端，实现独立模块专项防护。

应用优势：针对性适配蒸汽系统高频启停、密闭高温的特殊工况，防护稳定不失效，可有效杜绝短路、过载引发的设备故障，完美适配商用咖啡机长时间、高频率使用场景。

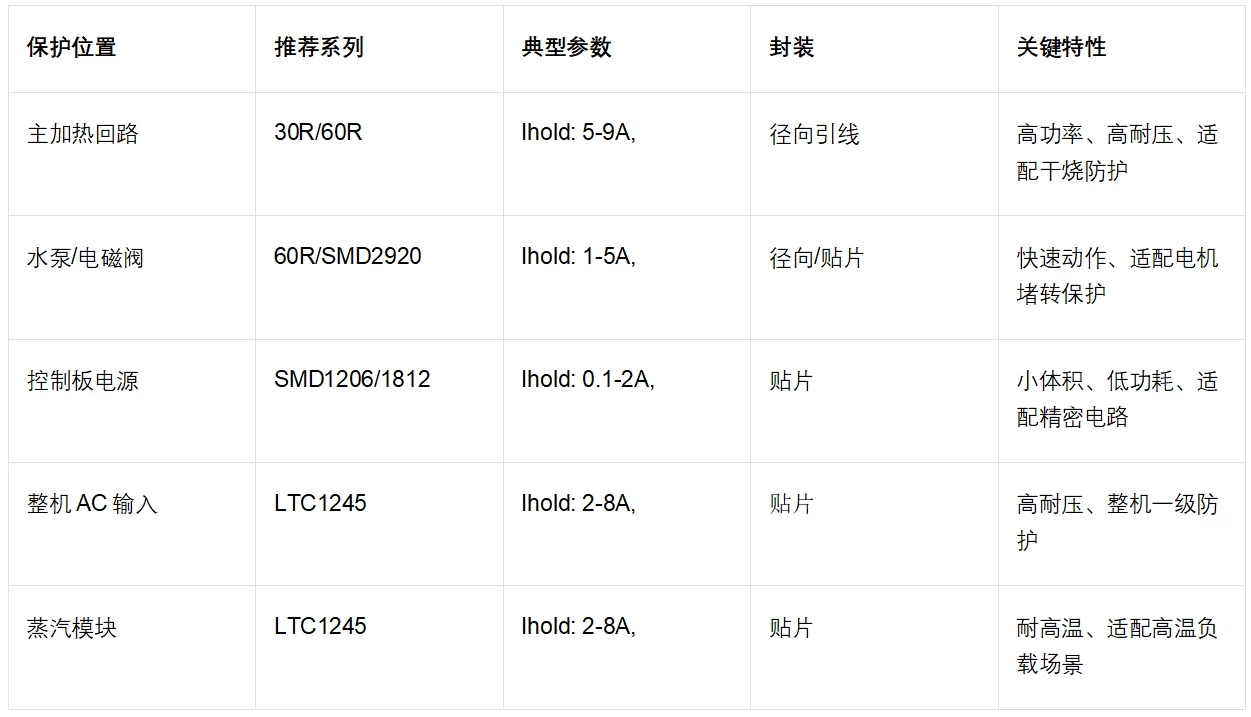

选型速查表

汇总咖啡机全模块PPTC适配选型参数，为研发设计、样品调试、批量量产提供快速参考依据：

咖啡机属于密闭式高温家电，设备内部长期工作温度可达60℃-80℃，远超标准常温工况，必须严格执行温度、电压双重降额设计，杜绝器件误保护、漏保护及提前老化问题：

• 温度降额：环境温度高于25℃基准温度时，每升高1℃，PPTC实际有效保持电流Ihold约降低5%，选型时必须预留充足电流余量，适配设备长期高温密闭工作环境。
• 电压降额：设备长期稳定工作电压，不得超过PPTC最大耐压Vmax的80%，有效规避电网瞬时高压波动、电压峰值导致的器件击穿失效风险。

PPTC为秒级慢速保护器件，需与毫秒级快速动作的机械温控器形成分级保护逻辑：常规轻微、短时过载由PPTC兜底防护，极端短路、超高温故障由机械温控快速切断，实现高低搭配、分级防护，避免保护冲突与失效。严禁将PPTC与一次性保险丝并联使用，会导致保护逻辑混乱、器件相互干扰、故障判断失效，影响整机安全防护稳定性。

PPTC器件定位为非经常性故障保护器件，适用于偶发过载、短路故障兜底防护，长期、高频次反复触发保护，会导致器件内部材质老化、参数偏移、性能衰减。设备若频繁触发PPTC保护动作，不属于器件问题，需彻底排查设备硬件根源故障（水路结垢堵转、线路老化、温控器失效、负载异常等），禁止单纯依赖PPTC复位兜底掩盖设备本体故障。

合理规范的PCB布局，是保障PPTC保护精度、散热效果与使用寿命的核心关键，具体设计规范如下：

• 高功率径向PPTC工作发热量大，布局时需远离MCU、电解电容、温度传感器等热敏精密元器件，避免器件发热影响周边元件性能与精度。
• 贴片式PPTC需预留独立散热空间，禁止密集贴装、堆叠布线，防止器件发热聚集，引发局部高温、参数漂移。
• 高功率回路PPTC周边建议预留5mm以上空旷散热区域，保证空气流通散热，稳定器件保护参数，规避高温误保护问题。

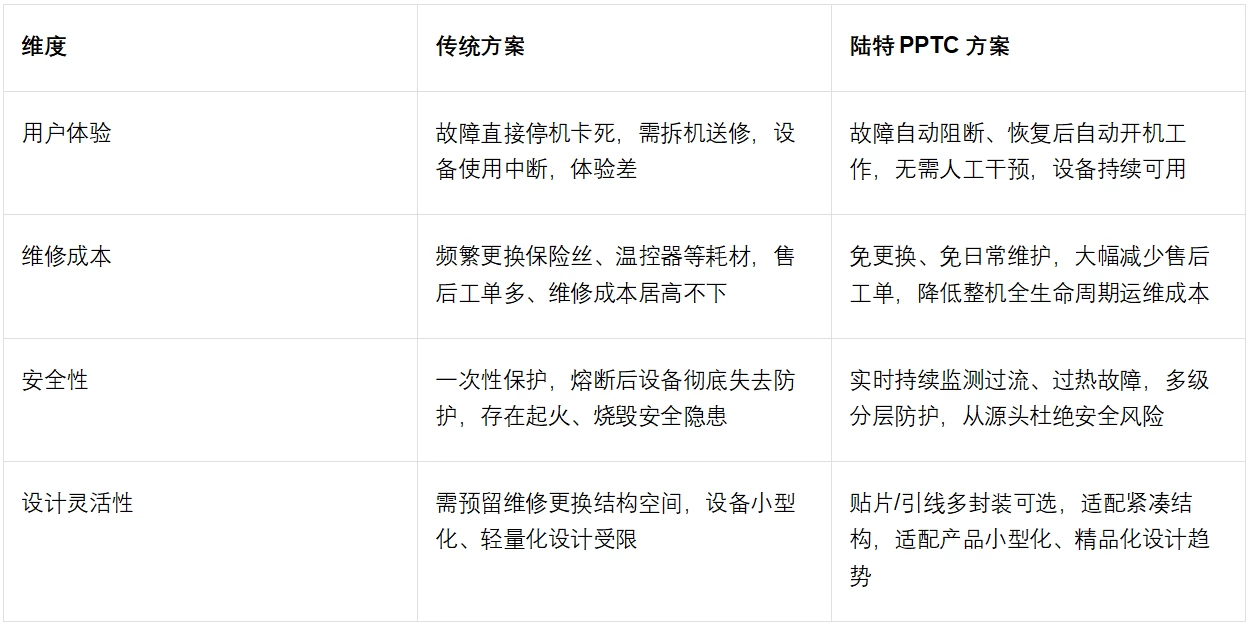

相较于传统保险丝、机械保护、分立电路保护方案，陆特PPTC一体化保护方案在设备安全性、用户体验、生产成本、售后运维、产品设计五大维度具备全方位优势，具体对比如下：

本方案采用整机分级分层防护逻辑，实现从市电输入、功率加热、泵控驱动到主板低压供电的全链路无死角防护，完整电路拓扑架构如下：

整机电路保护链路：

[AC市电输入] → [250R PPTC整机保护] → [EMI滤波电路] → [整流电路]

↓ 分路供电

[加热管负载] ← [250R PPTC加热保护] ← [控制继电器] ← [主控板]

[水泵/电磁阀负载] ← [30R PPTC泵控保护] ← [电机驱动模块] ← [MCU]

[3.3V/5V主板供电] ← [SMD1206 PPTC板卡保护] ← [LDO稳压芯片]



陆特（LUTE）PPTC自恢复保险丝凭借自动复位、高可靠、免维护、易量产、全工况适配的核心优势，完全适配全自动、半自动、胶囊及商用咖啡机的全场景电路保护需求。通过在整机AC输入、主加热回路、水泵驱动、主板控制、蒸汽奶泡五大核心模块分级部署匹配规格的PPTC器件，可搭建一套多层次、全链路、高稳定的整机安全防护体系。

该方案可有效减少90%以上的保险丝更换类售后故障，彻底规避设备干烧、短路、电机堵转、高温过载等安全隐患，同时简化整机电路设计、降低BOM物料成本与售后运维成本，完全符合IEC 60335家电安全规范，满足家用及商用设备的安规量产要求。

建议新款咖啡机研发设计中，采用「功率回路径向PPTC+控制回路贴片PPTC」的组合适配方案，严格落实温度、电压双重降额设计，充分验证高低温、过载、长时间待机等极限工况稳定性，最大化保障咖啡机整机长期安全、稳定运行。
