小风扇作为最普及的散热与通风设备，从USB桌面风扇、手持便携风扇到电脑机箱散热风扇、车载出风口风扇，年产量超过数十亿台。然而，其紧凑结构、低成本电机和复杂使用环境，使其面临多重电路故障风险：

1. 电机堵转：最常见的烧毁原因

机械卡死：毛发、灰尘、异物卷入扇叶，导致转子堵转

电流激增：直流电机堵转电流可达额定值的 5-8倍，瞬间超过线圈耐流极限

后果：漆包线绝缘层烧毁，电机冒烟起火，甚至引燃塑料外壳

2. 供电异常与电源适配器故障

USB接口供电不稳：电脑USB端口输出可能瞬时超压（>6V）

劣质适配器：输出电压漂移、纹波过大，导致电机过热

反接风险：用户更换电源时正负极接反

3. 长期运行老化

轴承磨损：含油轴承干涸后摩擦增大，电流缓慢上升

线圈绝缘老化：高温高湿环境下漆包线绝缘层失效，引发匝间短路

4. 用户私自改装

更换更大叶片：追求风量导致电机负载扭矩超出设计值

超压"超频"：12V风扇接24V电源，试图提升转速



传统一次性保险丝在小风扇中存在致命缺陷：熔断后需拆机更换，对于密封式USB风扇或嵌入式机箱风扇，维修成本远超产品本身价值。另熔断保险丝无法熔断造成温度持续上升外壳熔化,有火灾安全隐患。而自恢复保险丝（PPTC） 以"过流即保护、故障消除自动恢复"的智能特性，成为小风扇电路保护的理想方案。



陆特自恢复保险丝（PPTC) 技术特性：专为小风扇优化

1. 毫秒级响应，快于电机烧毁速度

陆特PPTC采用高分子聚合物与导电微粒复合技术，当电流超过动作阈值时，材料在 0.1-3秒内 迅速膨胀切断导电通路，将电流限制在安全水平。其动作速度远快于电机线圈温升速度，在漆包线绝缘层受损前完成保护。

2. 超低内阻，不影响风量与续航

陆特PPTC保持电阻低至 毫欧级（如0805封装Rmax<0.5Ω），在USB 5V/2A风扇中压降仅 <50mV，几乎不影响电机端电压和转速。对于电池供电的手持风扇，不会因保护器件额外发热而缩短续航。

3. 自恢复机制，零维护成本

故障排除后（如清理毛发、恢复供电），PPTC自动恢复导通，风扇立即重新启动。无需拆机更换保险丝，大幅提升用户体验，降低售后返修率。

4. 微型化贴片封装，适配紧凑空间

提供 0603（1.5×0.8mm）至2920（7.4×5.2mm） 全系列封装，可直接集成在电机驱动板、USB接口小板或主控PCB上，满足小风扇对空间的极致要求。

5. 宽温工作范围

工作温度覆盖 -40℃~85℃（民用级）至125℃（车规级），适应电机舱内高温环境和户外严寒场景。

贴片PPTC自恢复保险丝产品实物



小风扇典型应用场景深度解析

场景1：USB桌面/手持便携风扇

应用痛点：5V USB供电，电机功率3-10W，用户常在睡眠、办公等无人看管场景长时间运行。一旦发生堵转，电机持续过流可能引燃塑料外壳。

陆特解决方案：

电机供电回路串联PPTC：在USB VBUS与电机驱动芯片之间串联 Ihold=1.0-2.0A 的PPTC（如1206封装）

保护逻辑：正常运行时电阻<<0.1Ω，压降可忽略；当扇叶被衣物、纸张卡住，电流瞬间升至3-5A，PPTC在2秒内跳转为高阻态，将电流限制在<<100mA

自动恢复：用户清理异物后，断电冷却30秒至2分钟，PPTC自动恢复，风扇重新启动

选型关键：

电流余量：Ihold需 > 风扇额定电流 × 1.5倍。例如额定电流1.2A的风扇，选Ihold=2.0A，避免启动电流（通常为额定值3倍）误触发

耐压：Vmax ≥ 6V（覆盖USB过压场景）

客户价值：某电商品牌USB风扇在采用陆特PPTC后，电机烧毁导致的退货率从 5.3%降至0.15%，售后成本下降80%。

USB手持便携小风扇



场景2：电脑机箱/散热器风扇

应用痛点：12V直流无刷风扇（8025/12025规格），直接由主板风扇接口（Fan Header）供电。轴承卡死后，主板供电芯片可能因过流损坏，甚至引发主板短路。

陆特解决方案：

主板风扇接口保护：在每个Fan Header的12V输出端串联 Ihold=0.5-1.5A 的PPTC（如0805/1206封装）

多风扇并联保护：高端机箱安装6-9个风扇，单个风扇短路不会导致整个主板供电回路崩溃

配合转速检测：PPTC限流后电机停转，主板BIOS检测到转速为零，提示用户维护，避免盲目重启

技术要点：

动作时间配合：PPTC需在主板供电芯片过流保护（OCP）触发前动作，形成"双重保险"

低阻要求：风扇额定电流0.3-0.8A，PPTC内阻需<0.3Ω，避免影响PWM调速精度

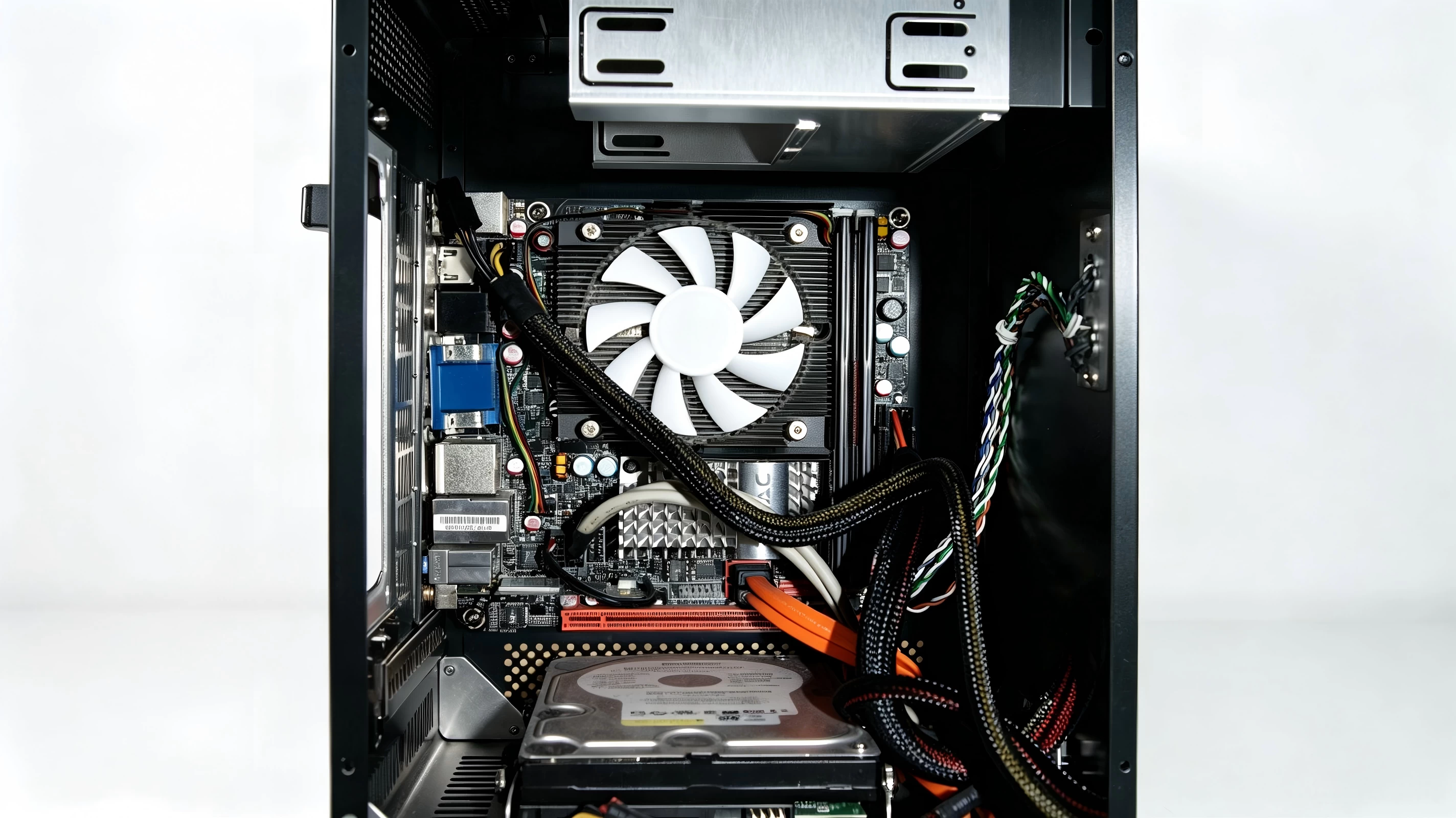

电脑机箱散热风扇与主板



场景3：车载出风口/座椅通风风扇

应用痛点：12V/24V车载环境，面临汽车电源剧烈波动（抛负载87V/400ms瞬态）、发动机舱高温、持续振动。电机堵转可能引发车载电路火灾。

陆特解决方案：

车规级PPTC：选用通过 AEC-Q200 Rev-E 认证的型号，耐温125℃，抗50G机械冲击

电源输入保护：在风扇电源线串联 Ihold=2.0-5.0A 的PPTC（如1812/2920封装），耐压≥30V

抛负载配合：PPTC与TVS二极管协同，抑制ISO 16750-2标准下的负载突降浪涌

核心价值：满足车厂对"零失效"的严苛要求，故障时进入高阻安全模式，永不短路起火，避免车辆自燃风险。

车载出风口



场景4：工业机柜/通信设备散热风扇

应用痛点：24V/48V直流轴流风扇，7×24小时不间断运行，环境灰尘大、温度高。一旦风扇故障导致机柜过热，可能引发服务器宕机或通信中断。

陆特解决方案：

风扇阵列独立保护：每个风扇串联独立PPTC，单个风扇故障不影响其他风扇运行

热插拔保护：支持风扇带电插拔时抑制浪涌电流，保护背板供电系统

老化预警：轴承磨损导致电流缓慢上升，PPTC在电流达到危险值前动作，提示维护人员更换风扇

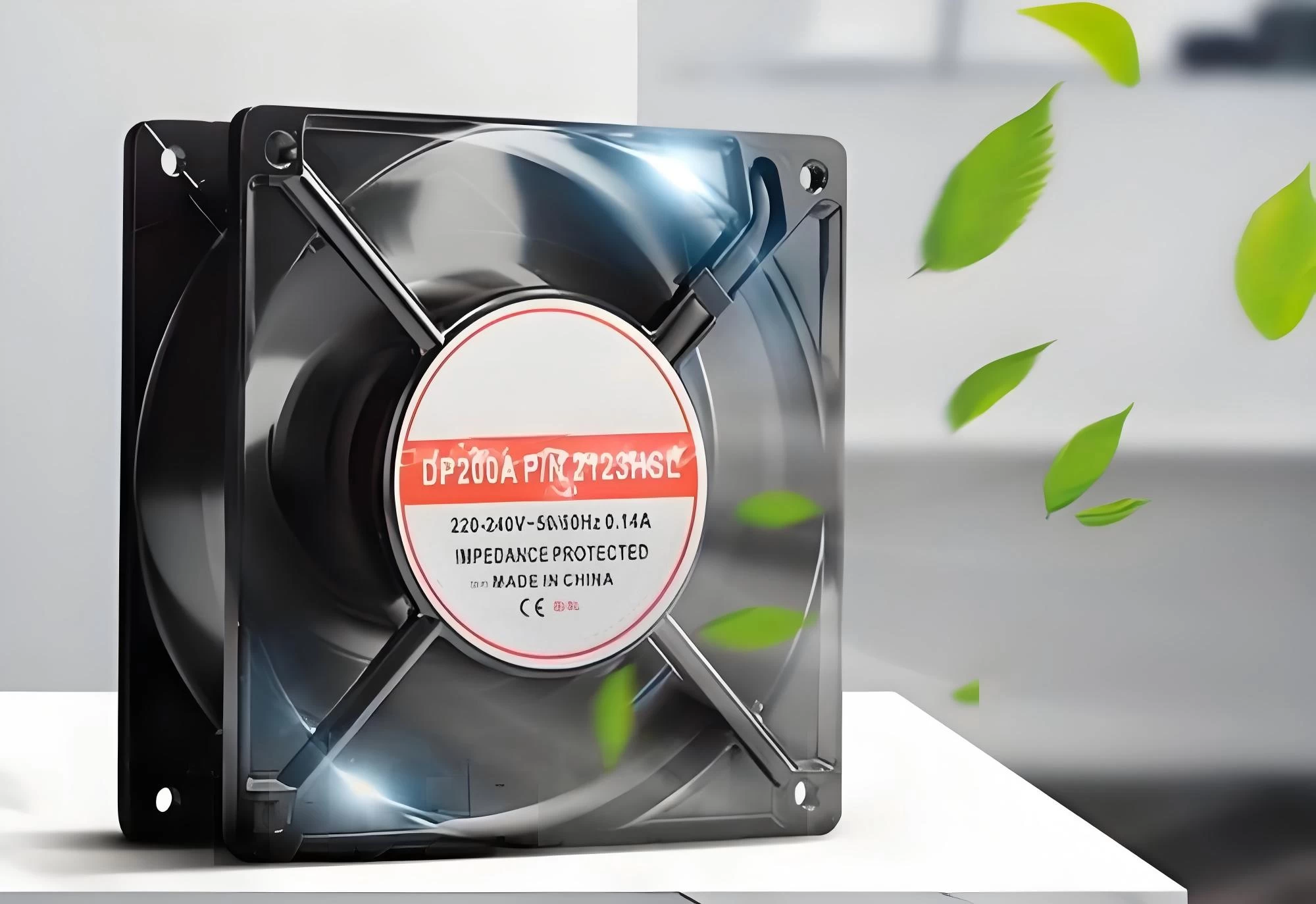

工业机柜散热风扇



小风扇PPTC选型技术指南

核心选型公式

1. 保持电流（Ihold）选择

Ihold ≥ I_start / K

I_start：电机启动电流（通常为额定电流的 3-5 倍）

K：安全系数，取 2.0-2.5（避免启动误动作）

示例：额定电流0.5A的风扇，启动电流约2.0A，选Ihold=1.0-1.5A

2. 动作电流（Itrip）验证

Itrip < I_coil_max

I_coil_max：电机线圈最大耐受电流（通常为额定电流的 8-10 倍）

确保PPTC在电机烧毁前可靠动作

3. 耐压（Vmax）选择

Vmax ≥ V_system × 1.5

V_system：风扇额定电压（5V/12V/24V）

覆盖电源瞬态过压（如USB 5V系统选Vmax≥6V，12V系统选Vmax≥16V）

4. 温度降额

小风扇电机舱内温度可达60-80℃，需按 温度降额曲线 重新核算Ihold。例如85℃环境下，Ihold需额外降额20-30%。

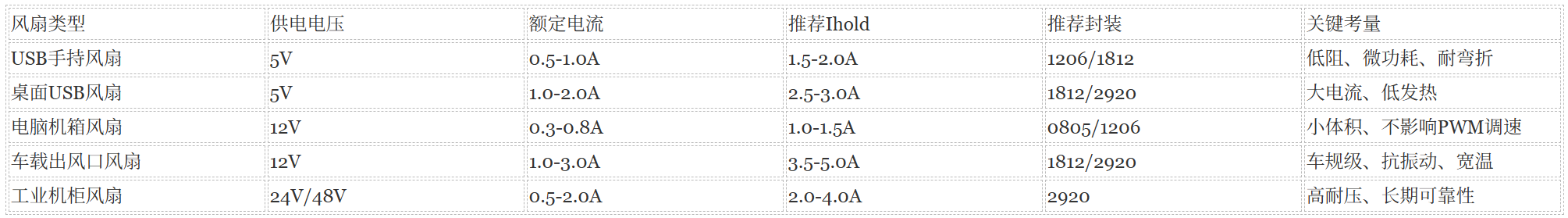

小风扇选型速查表



应用案例：从"烧毁退货"到"零故障运行"

案例背景：某头部跨境电商品牌的USB充电手持风扇，年出货量500万台，早期因电机堵转烧毁导致退货率高达 2.8%，每年售后损失超 300万元。

问题分析：

电机额定电流1.2A，堵转电流瞬间升至6A

原设计使用一次性贴片保险丝，熔断后用户无法更换，直接退货

或部分无法熔断导致温度持续上升烧毁案例引发塑料外壳熔化，存在安全风险

陆特解决方案：

在电机供电回路串联 陆特1206封装PPTC（Ihold=2.5A，Vmax=6V）

启动电流3.5A下不误动作

堵转电流6A时，1.5秒内动作限流至<<50mA

实施效果：

电机烧毁退货率降至 0.12%

用户清理异物后风扇自动恢复，售后咨询量减少70%

产品差评率从4.5%降至0.2%，品牌评分提升



在小风扇这个看似简单的市场中，电路保护是关乎安全、成本与用户体验的核心环节。陆特（LUTE）自恢复保险丝（PPTC）以其 "智能自恢复、毫秒级保护、超低内阻、微型化封装" 四大特性，完美解决了小风扇电机堵转、供电异常、长期老化等痛点。从USB桌面风扇到车规级散热系统，从电脑机箱到工业机柜，陆特PPTC正成为小风扇电路保护的标配方案。 它不仅是一枚保险丝，更是保障数十亿台小风扇安全、稳定、长效运行的"智能卫士"，让"风"险可控，让清凉无忧。
