打印机主控板集成MCU/SoC、DDR、Flash以及USB、以太网和WiFi等接口，电源轨密集且负载状态复杂。芯片内部击穿、电源轨短路或ESD损伤后的漏电，都可能使故障电流迅速上升。陆特科技1206L050/6NR贴片自恢复保险丝可在过流时由低阻态转为高阻态，限制故障电流；故障排除并断电冷却后恢复低阻状态，有助于减少整机返修与保险丝更换。

1206L050/6NR的关键参数与适配价值

该器件采用1206封装，25℃下保持电流0.50A、动作电流1.00A，最大工作电压6Vdc，最大故障电流100A；在8.00A测试电流下最大动作时间0.10s，适用于5V、3.3V及1.8V等低压支路的过流保护设计。

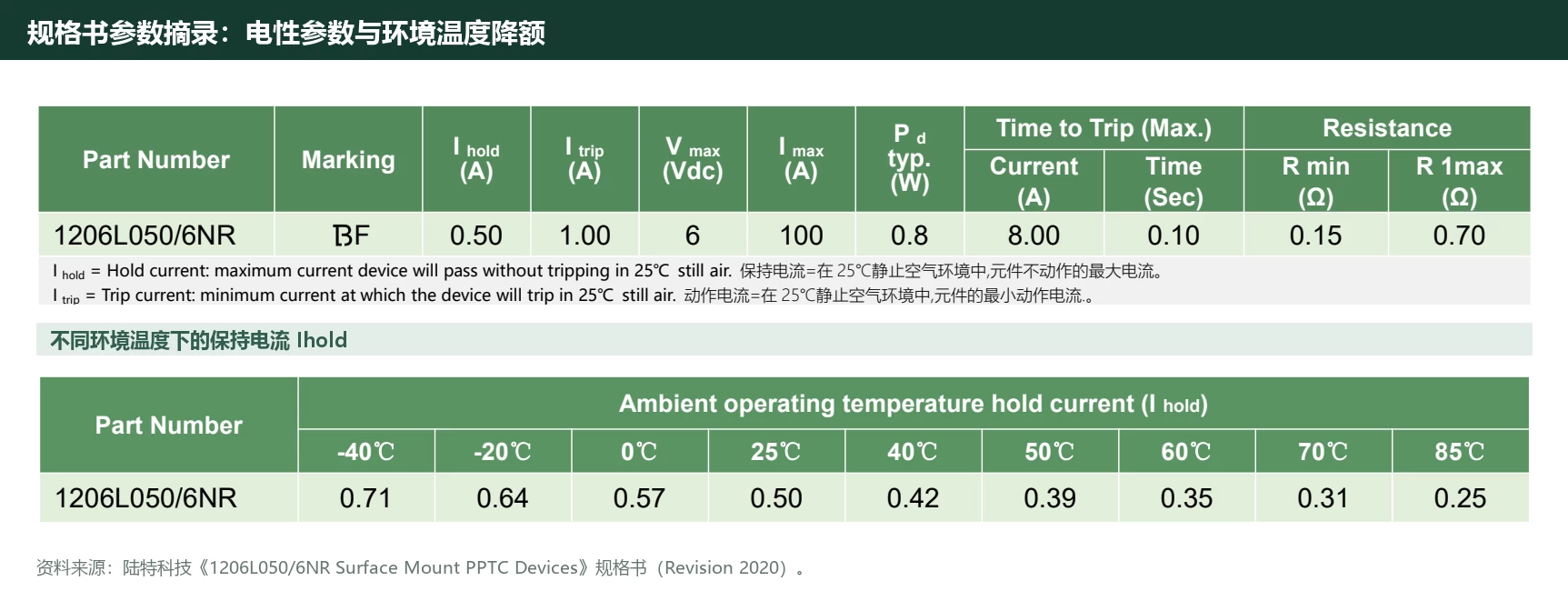

图1｜1206L050/6NR电性参数与温度降额（规格书截图）

多电源轨保护架构与选型要点

在主控板多电源轨架构中，可将其串接于+5V_MAIN至LDO输入支路，为MCU核心供电提供独立故障隔离，也可用于DDR或接口电源支路。各支路单独配置PPTC，可避免单点短路持续拉低主电源，并降低故障影响范围。马达预驱动等负载则应按启动、堵转电流另选匹配型号。

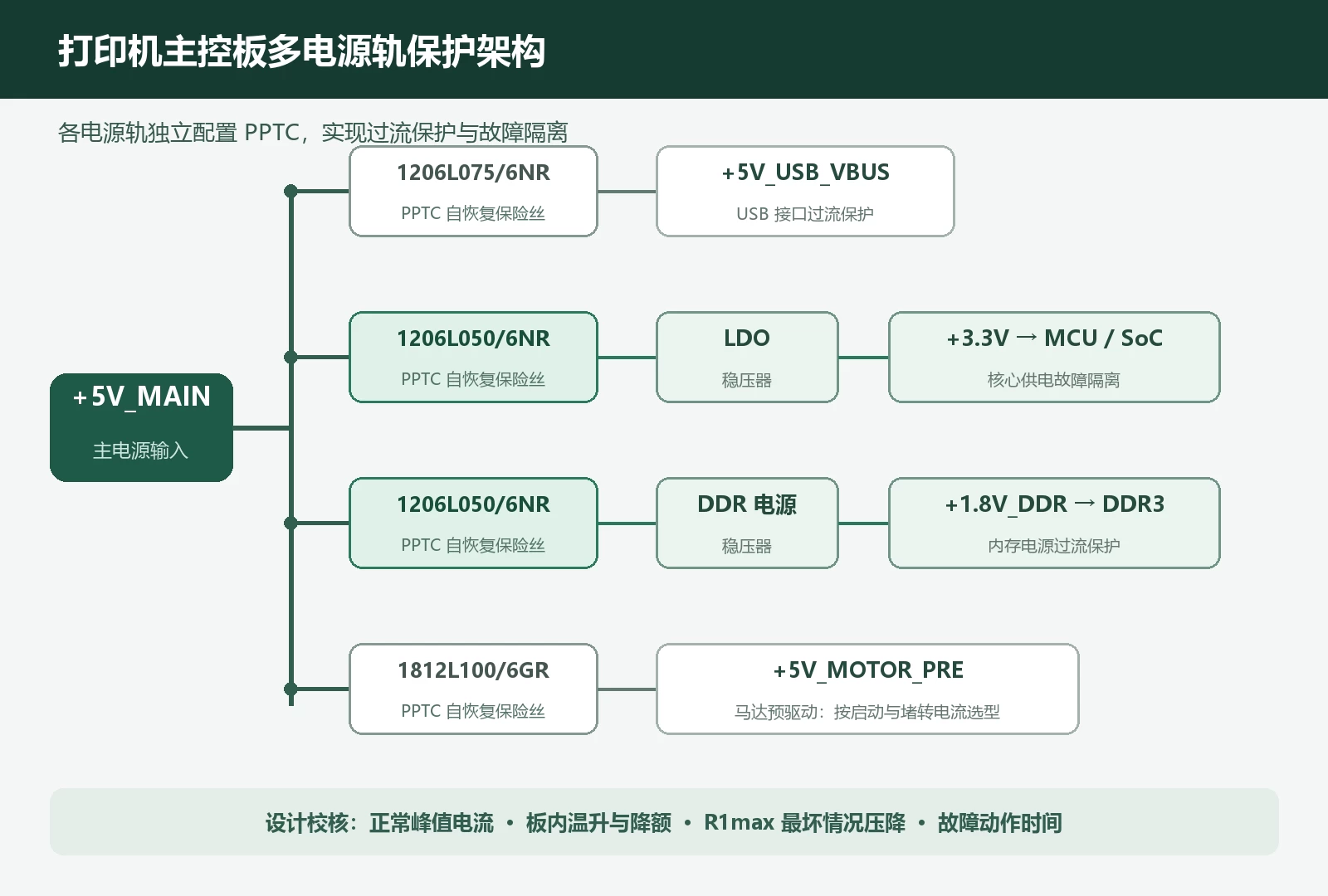

图2｜打印机主控板多电源轨独立保护架构

选型不能只看保持电流。规格书给出初始最小电阻0.15Ω、焊后或动作后最大电阻0.70Ω。以0.3A负载估算，前者对应45mV压降，但最坏情况应按0.70Ω校核，压降可达0.21V，避免下游低于最小工作电压。同时，环境温度升至60℃时保持电流降至0.35A，85℃时为0.25A，需结合板内温升、正常峰值电流和故障动作时间留出裕量。

通过合理布局、独立支路保护与降额校核，1206L050/6NR能够为打印机主控板提供可恢复、易集成的过流保护，提升电源系统可靠性。
