PPTC自恢复保险丝Ihold(保持电流)和Itrip(跳闸电流)的关系

发布日期:2024-11-01 18:00:24浏览量:350

在自恢复保险丝的选型中,Ihold和Itrip是保险丝中两个关键的电性参数,在单个系列规格书内来看两者似乎存在一定的比例关系。其实不然,以下是对这两个参数的详细解释:

一、定义(陆特规格书内数据为25℃下自恢复保险丝的电性参数)

  1. Ihold(保持电流):代表的是保险丝在正常工作条件下能够维持而不引起跳闸的最大电流值,不会产生过多的热量或导致保险丝熔断。

  2. Itrip(跳闸电流):是指保险丝开始熔断的临界电流值,也就是当电流超过此值时,保险丝将跳闸并切断电路。保险丝会迅速熔断或断开电路,以保护电路和设备免受损坏。

二、关系

  1. 数值关系

    • 快速翻阅规格书,可以发现Itrip一般是Ihold的2倍左右,但是实际上,因为不同系列(常规,低阻,高温等)与不同型号(同系列规格下,不同材料,工艺,厚度)两者之间并不存在精确的比值关系。PPTC自恢复保险丝Ihold(保持电流)和Itrip(跳闸电流)的关系_https://www.lutefuse.com_常见问题_第1张
  2. 温度影响

    • Ihold和Itrip的值皆与温度有关系。简而言之,温度越高,保险丝的电阻可能会增加,导致Ihold减小,而Itrip也可能相应减小。具体的变化与数值可以查看规格书内相应参数图表,以陆特常规1206系列自恢复保险丝规格书为例:

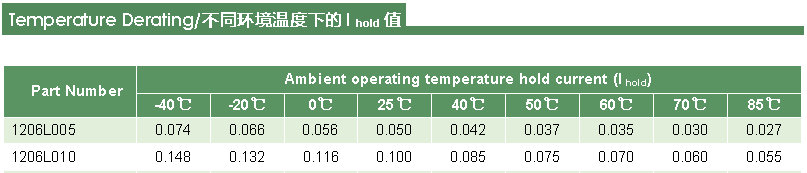

    • Temperature Derating/不同环境温度下的I hold中就列出了不同型号,在-40℃~85℃中的Ihold值。
    • PPTC自恢复保险丝Ihold(保持电流)和Itrip(跳闸电流)的关系_https://www.lutefuse.com_常见问题_第2张Thermal Derating Curve/环境温度与工作电流关系特性图 中可以看到工作电流随温度的变化趋势。PPTC自恢复保险丝Ihold(保持电流)和Itrip(跳闸电流)的关系_https://www.lutefuse.com_常见问题_第3张
  3. 应用场景

    • 在实际应用中,为了确保电路的安全运行,通常需要根据电路的最大工作电流和预期的环境温度来选择合适的保险丝。
    • 选择时,需要确保保险丝的Ihold小于或等于电路的最大工作电流,避免误保护。
    • 同时,Itrip的设定对于电路的安全运行至关重要。如果Itrip的值设置得过高,保险丝可能无法在过载或短路情况下及时跳闸,从而导致电路损坏甚至火灾。相反,如果Itrip的值设置得过低,保险丝可能会在正常工作条件下跳闸,造成不必要的停电和设备损坏。

综上所述,Ihold和Itrip是保险丝的两个重要参数,它们之间的关系以及它们受温度等因素的影响都需要在电路设计和保险丝选择时予以充分考虑。故而在选择和使用保险丝时,需要根据电路的具体需求和工作环境来合理设定这两个参数的值。

欢迎咨询陆特科技客服或专业工程师详细信息,陆特科技可为客户提供选型建议与实验样品,确保设计电路在正常工作条件下的稳定运行以及在过载或短路情况下的及时保护。
