Type-C热敏电阻的过流保护应用

发布日期:2023-06-13 16:06:17浏览量:2014

“USB Type-C(以下简称Type-C)”是USB连接器的最新标准。无正反面区分,数据传输速度可高达10Gbits/秒(Gbps),支持“USB Power Delivery(PD)”供电。不过,随着充电电流的增大,连接器异常发热、烧毁等事故发生的可能性也随之增加。所以为了防止这种事故的发生,就需要在TYPE-C上配备过流保护元件-PPTC热敏电阻,也称作PPTC自恢复保险丝。

PPTC 是一种将碳混入聚合物树脂并夹在金属箔之间的元件。在正常工作状态,PPTC元件的电阻远低于电路中的其他元件,在过电流下,元件的电阻会增大(动作),从而将电路中的电流降低到其他电路元件都能安全承载的数值,这种变化是由I² R加热原理引起的元件温度迅速上升的结果。

当电流增大,温度异常升高时,碳分子键断裂,PPTC电阻增大,这时就可以防止大电流流入连接器。

Type-C热敏电阻的过流保护应用_https://www.lutefuse.com_Type-C接口_第1张

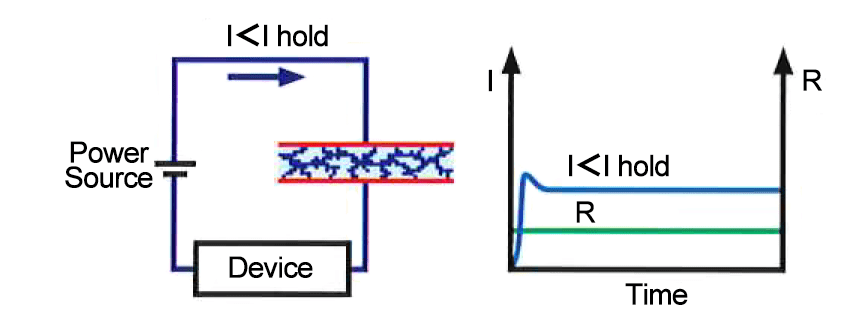

PPTC正常工作状态

Type-C热敏电阻的过流保护应用_https://www.lutefuse.com_Type-C接口_第2张

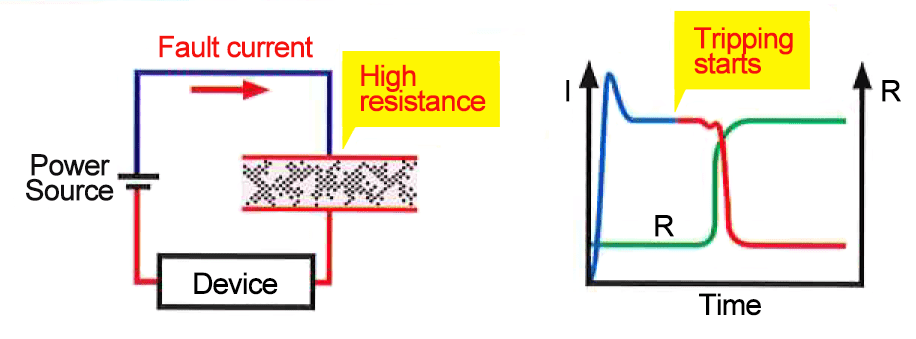

PPTC保护动作状态
