电子烟专用防油自恢复保险丝的过流保护方案

发布日期:2023-03-22 10:46:51浏览量:487

电子烟按照出烟原理可以分为加热不燃烧电子烟和烟油雾化型电子烟,其中烟油雾化型电子烟主要由气流监测器、MCU控制电路、锂离子电池、雾化器、LED、烟弹和吸嘴组成,它的原理是吸烟时由MCU控制气流监测器监测到气流的流动,然后通过锂电池加热烟弹中的烟油雾化出蒸汽。电子烟除了烟油中的物质对人体有害之外,其组成部分如锂电池和雾化器等也有着很多的安全隐患。如果对电子烟操作不当、使用时间过长或者某些技术上的原因可能会导致雾化器损坏,加热过程中就会出现烟油泄漏侵蚀电路元件还会造成MCU死机短路的情况,更严重的还会发生电池爆炸、起火等安全事故。这时可以在电子烟电路中增加一个防油自恢复保险丝(以下简称防油PPTC)来保障电路安全。

陆特科技研发生产的防油PPTC自恢复保险丝的制作是用一种电气绝缘性很强和耐老化性很高以及阻隔特性很好的材料将内部的高分子聚合物和导电颗粒包裹住,再在表面涂上环氧树脂防焊绝缘层和电极层,这样即使电子烟漏油,也能隔绝内部材料与烟油直接接触,不会影响PPTC性能的发挥,还能有效隔绝湿气或有机溶剂对PPTC材料的腐蚀,延长PPTC的使用寿命,提升产品的安全性。

电子烟专用防油自恢复保险丝的过流保护方案_https://www.lutefuse.com_电子烟防油_第1张

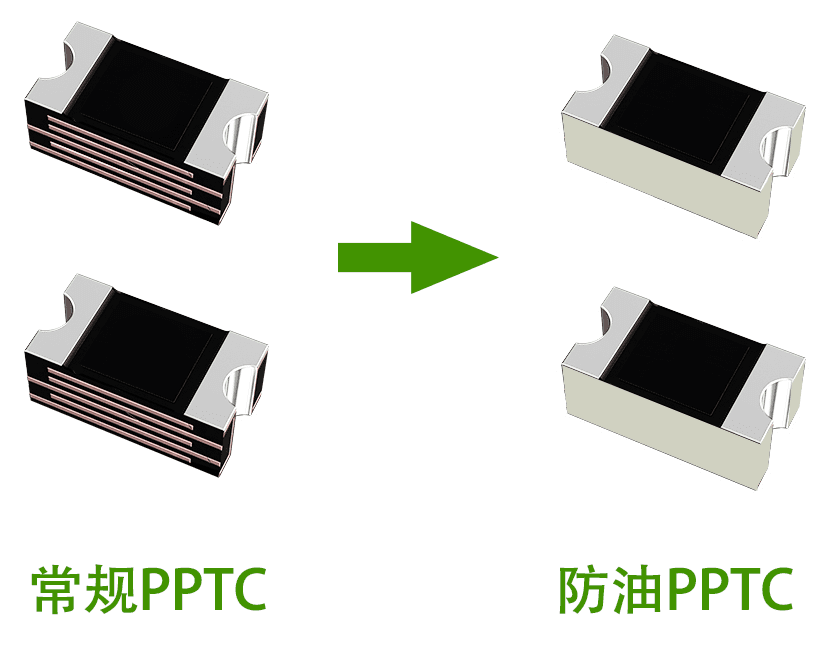

防油PPTC与常规PPTC对比

在正常温度下,防油PPTC会保持低阻状态且不影响电路的正常工作;当有短路、异常过大电流流经时,防油PPTC会产生热量,当产生热量的速度超过其耗散热量的速度时,PPTC的阻值会迅速上升,限制电路中的电流经过,从而切断导电通道保护设备避免损坏,当故障电流排除后,防油PPTC的温度就会下降且电阻恢复到原始的低阻状态,如果再次出现异常电流,PPTC又将转为高阻状态,可循环多次过流保护。

电子烟专用防油自恢复保险丝的过流保护方案_https://www.lutefuse.com_电子烟防油_第2张

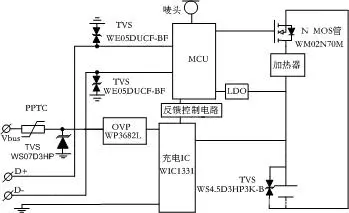

防油PPTC在电子烟电路中的应用

电子烟需要通过锂离子电池供电,而锂电池很容易因过充电和过放电给电池造成损坏,如果有质量问题、操作不当等情况,严重的会导致短路引发爆炸起火等安全事故,这时也可以增加一个PPTC自恢复保险丝做锂离子电池的二级过流保护器件,最容易引发电池爆炸危害的还是过充电,因此才需要二次过充电保护,当一次保护电路失效或者锂电池温度异常过高时,PPTC就可以作为二次保护动作,以避免短路、过充、过流、超温等故障而发生安全问题。

电子烟专用防油自恢复保险丝的过流保护方案_https://www.lutefuse.com_电子烟防油_第3张

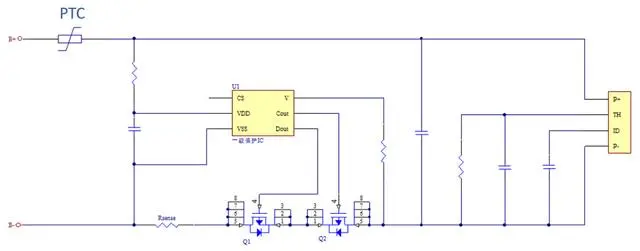

防油PPTC在电子烟锂电池电路中的应用

深圳市陆特科技有限公司生产的防湿气防油自恢复保险丝的封装尺寸有0603LO,0805LO,1206LO,保持电流从1A到6.5A,最大工作电压可以做到12V,专为电子烟或者潮湿、有机溶剂使用的应用环境而设计。陆特科技保险丝厂家专注研发生产自恢复保险丝、一次性保险丝、防油自恢复保险丝、传感器自恢复保险丝、低内阻自恢复保险丝、耐高温自恢复保险丝、Type-C自恢复保险丝、高压大电流自恢复保险丝等,还可以根据客户要求定制特殊规格产品。大量现货价格实惠,出货速度快,可以免费提供样品,专业FAE工程师一对一选型和技术支持,欢迎在线咨询!

电子烟专用防油自恢复保险丝的过流保护方案_https://www.lutefuse.com_电子烟防油_第4张

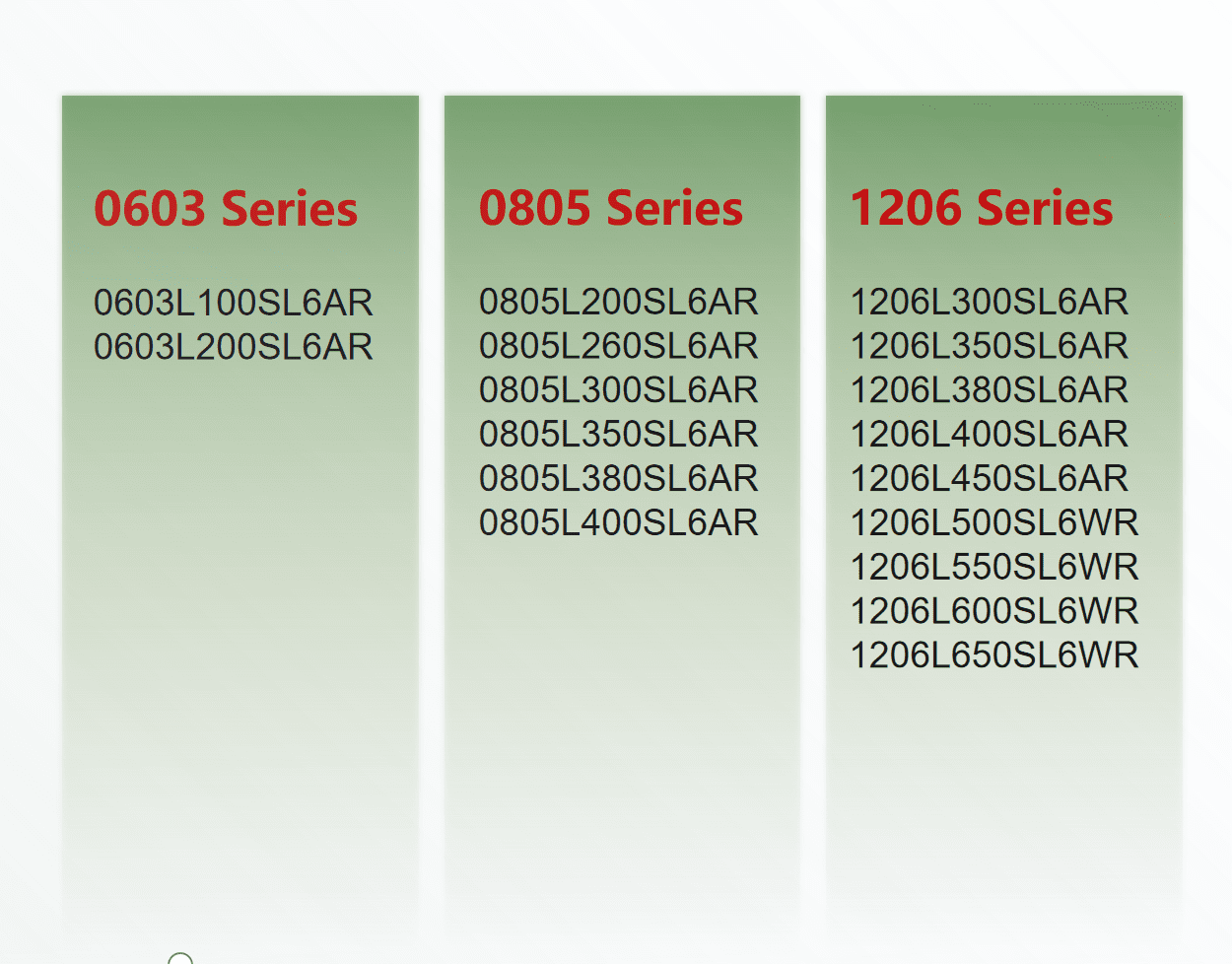

陆特科技防油自恢复保险丝LO系列的规格型号
