USB Type-C接口专用自恢复保险丝的过流保护方案

发布日期:2023-03-14 18:00:40浏览量:605

USB Type-C简称Type-C是当下主流的一种USB接口形式。Type-C接口真正进入我们的视野还是2015年3月苹果那款MacBook,在2017年之后,很多产品都陆续配备USB Type-C。与传统接口相比,Type-C接口更小,无正反区分可以正反“盲插”,支持“USB Power Delivery(PD)”快充和双向充电,现如今最新的协议标准USB3.2使其数据传输达到更快的速度。2022年10月4日,欧洲议会新规要求所有的手机、平板电脑等移动终端从2024年底开始都要采用USB Type-C充电接口。

USB Type-C自身还是存在着一些不足之处,Type-C端口上下的pin脚有24个,每个pin脚的间距都只有零点几毫米,在使用过程中,频繁地插拔会使金属pin脚发生位移,并且汗渍、液体、毛发、累积的灰尘等杂物的进入都容易引起充电端口短路,而且Type-C的连接器结构复杂,加工精度如果不达标就会存在接触电阻不稳定的隐患。随着Type-C数据传输技术的不断进步,兼容协定增多和供电能力的提升,Type-C的充电电流也不断提高,异常发热或设备烧毁等事故发生的隐患也大大增加。

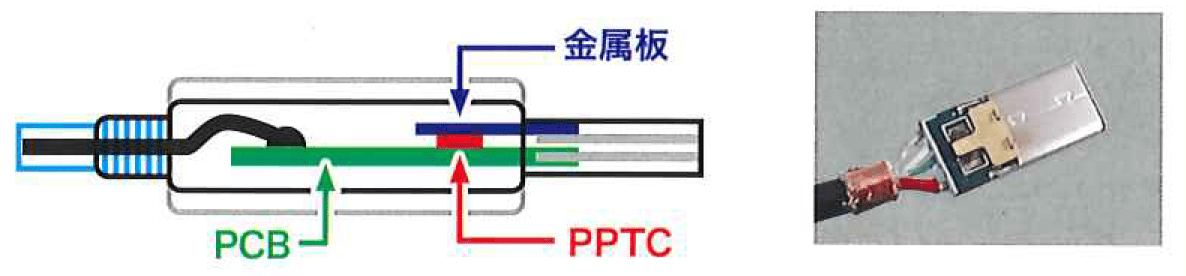

为了有效防止3A、5A快充大电流异常发热、短路、烧毁等事故,保护后端的贵重设备和消费者人身安全,就需要在Type-C端口增加低内阻贴片PPTC自恢复保险丝。PPTC自恢复保险丝也叫聚合物正温度系数热敏电阻,是由高分子材料和导电粒子组成。当异常电流通过时,产生的热量使高分子材料膨胀,导电粒子键断开,电阻随之增大从而断开PPTC的导电通路。当异常电流故障清除后,温度下降,PPTC高分子材料会恢复至原来的状态并链接导电粒子,并恢复到低阻状态重建导电通路。如此自动循环利用。由于Type-C端口空间比较小,并且需要支持3A、5A大电流快充供电,所以选择的PPTC需要满足体积小和电流大两个条件。深圳市陆特科技有限公司生产的Type-C专用自恢复保险丝C系列:1505LC、1210LC、1206LC,具有低内阻,高电压、大电流、超薄体积小等特性,完全符合USB Type-C的选型要求。陆特科技Type-C专用自恢复保险丝主要用于手机、平板电脑、笔记本电脑等需要带锂电池的其他便携设备。

USB Type-C接口专用自恢复保险丝的过流保护方案_https://www.lutefuse.com_Type-C接口_第1张
