保险丝在车用SBS传感器上的应用(一)耐高温自恢复保险丝

发布日期:2024-01-15 16:12:21浏览量:1467

SRS是英文“Supplemental Restraint System”的缩写,中文意为“辅助约束系统”。在汽车领域,SRS通常指的是车辆的安全气囊系统。安全气囊是一种被动安全性的保护系统,与座椅安全带配合使用,共同为乘员提供有效的防撞保护。在汽车发生碰撞时,安全气囊可以在40毫秒内充满气体并弹出,以缓冲乘客的冲击力,从而减轻伤害。



保险丝在车用SBS传感器上的应用(一)耐高温自恢复保险丝_https://www.lutefuse.com_传感器专用_第1张



安全气囊按点火方式来分,有机械式、电子式。前者结构简单、成本低,由传感器、气囊组件、气体发生器等组成;电子式则多装配电控装置(ECU),以解决安全气囊可靠性差,容易误动作的问题。

在SRS正常工作和待机状态中,保险丝并不会对这些部件和系统产生明显影响。例如机械式安全气囊中,安全气囊工作由传感器直接引爆点火,保险丝基本不会被使用。而在电子式SRS中,就情况相反,甚至对多种保险丝需求繁多。

在电子式SRS中,根据所承担的任务不同,碰撞传感器通常分为三种类型:

  1. 车前传感器:主要用于检测汽车正面低速碰撞的信号。
  2. 中央传感器:主要检测汽车发生高速碰撞时的信号。
  3. 安全传感器:主要作用是防止系统在非碰撞状况下引起安全气囊误动作。

这些传感器一同工作,对碰撞程度进行识别。当碰撞程度达到一定级别时,传感器会将信号传递给电子控制单元(ECU)。ECU会根据接收到的信号和其他相关数据,进行判别并发出点火信号,使点火器工作。气体发生装置则会在极短的时间内产生大量气体,通过滤清器充入卷收在一起的气囊,使其迅速膨胀展开,为乘员提供保护。

不同于机械式(滚球式,偏心式,水银开关式)传感器,电子式传感器通常是一个半导体压力传感器。其输出的电压与汽车速度即碰撞后产生减速度的力成正比,且输出特性受温度影响较大,需要应用晶体管的基极—发射极间的电压的温度变化来消除传感器输出特性的变化,对电源的稳定性有很高要求。可以采用耐高温自恢复保险丝做过流保护方案,正常恢复,低功耗待机以提高传感器寿命,减少维护成本。

保险丝在车用SBS传感器上的应用(一)耐高温自恢复保险丝_https://www.lutefuse.com_传感器专用_第2张

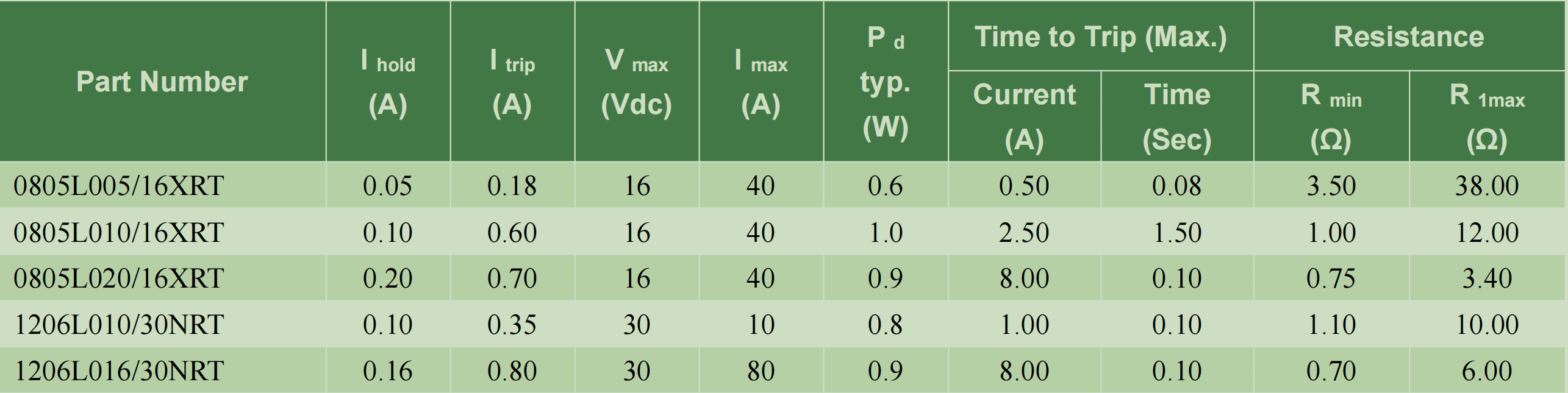

陆特科技推出耐高温自恢保险丝LT系列贴片保险丝,并为车用耐高温自恢复保险丝免费提供应用方案与实验样品,欢迎咨询
