车载USB设备保护:陆特自恢复保险丝与TVS器件的组合应用

发布日期:2023-09-22 16:54:54浏览量:1593

USB接口已成为无处不在的充电接口,为外设和便携电子产品提供便利的充电解决方案。然而,在汽车电源环境下,USB设备面临着来自电源总线的电压波动和干扰,以及可能导致设备损坏的潜在风险。本文将探讨在汽车环境中保护USB设备的重要性,以及如何利用陆特PPTC自恢复保险丝与TVS器件实现过流保护和过压保护,以确保USB设备的稳定运行和安全性。

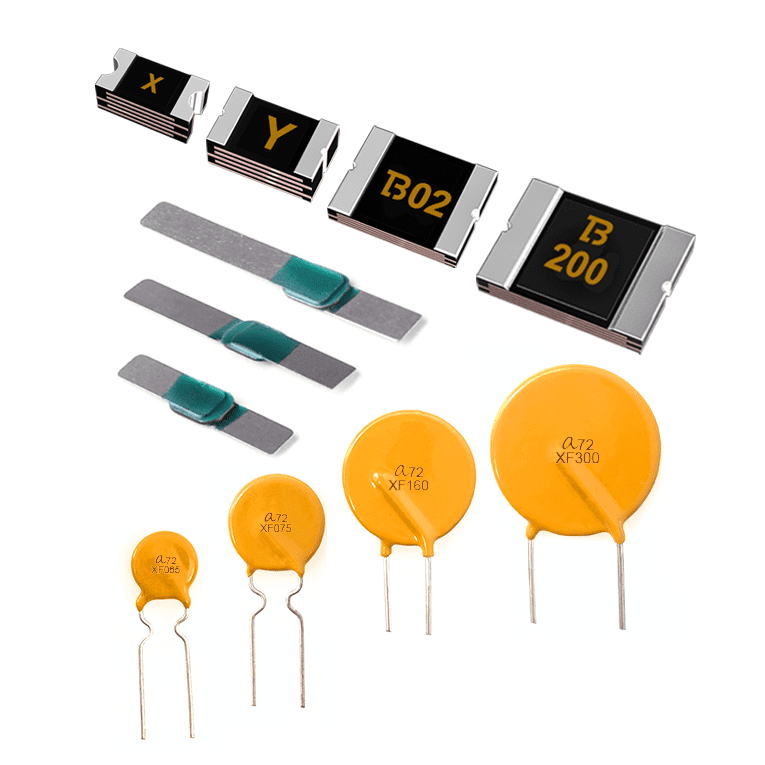

车载USB设备保护:陆特自恢复保险丝与TVS器件的组合应用_https://www.lutefuse.com_车用耐高温_第1张

1. USB在汽车电源环境下的挑战

汽车电源总线的电压范围广泛,从8V到16V,蓄电池电流可能超过100安培。这种电源环境可能导致感应式尖峰电压,使电压瞬间增加到正常电压的数倍。此外,汽车电源可能受到蓄电池误接或蓄电池电压跳跃激活的影响,以及”甩负荷”工作条件可能导致总线电压升高。这些因素都可能对USB设备造成损害。

2. USB设备的保护需求

大多数通过USB接口充电的设备通常没有设计处理这种类型电压波动的电路。因此,必须提供以下保护措施:

  • 过流保护: USB设备需要保护免受外部短路等情况引起的过电流。这可以通过串联陆特自恢复保险丝来实现。
  • 过压保护: USB设备还需要保护免受电源波动和感应式尖峰电压的影响。这可以通过在电路中并联TVS(Transil Voltage Suppressor)器件来实现。

3. 陆特自恢复保险丝与TVS器件的应用

陆特PPTC与TVS器件的组合可以有效地实现车载USB设备的过流保护和过压保护。这两种器件的协同作用可以将感应式尖峰电压箝位在正常工作范围内,保护USB设备免受电压干扰和过电流的影响。

  • 陆特PPTC: 这是用于过流保护的关键组件,可以帮助防止USB设备在外部短路或过电流情况下损坏。PPTC将电流分流至接地点,直到电压降低到正常工作范围内。
  • TVS器件: 这些器件用于过压保护,能够吸收并稳定处理感应式尖峰电压,防止它们传递到USB设备。

4. 优势和应用场景

这种组合的优势在于它能够有效地保护USB外设和5V电源总线上的设备,包括对闪存和其他6V级芯片部件的保护。它确保USB设备在恶劣的汽车电源环境下稳定运行,不受感应式尖峰电压、供电连接不当、电源污染和其他瞬态现象的干扰。

5. 结论

在汽车电源环境中,保护USB设备的稳定性和安全性至关重要。通过正确选择和应用陆特PPTC与TVS器件,可以有效地实现过流保护和过压保护,确保USB设备在各种电压波动和干扰下保持正常运行。由于不同USB设备可能具有不同的要求,建议咨询专业工程师以选择最适合特定应用的陆特PPTC与TVS器件组合,以确保最佳的车载USB设备保护方案。
