PPTC自恢复保险丝在USB接口上的过流保护

发布日期:2023-08-11 17:38:27浏览量:1612

当今信息技术不断发展,当务之急是制造出能以更小的体积承载更多信息的设备。计算机不仅变得越来越小巧,电脑的外围设备也是如此。几年前,所有信息都是从串行或并行端口传输到计算机的外部组件(即打印机、扫描仪、鼠标、键盘)。 如今,我们能够以更高的外设与 PC 连接速度使用相同的设备。 随着这些组件的添加,需要保护它们免受电流消耗。 这些组件的两种电流消耗是直流电流和瞬态电流。 当面对这个问题时,可以用什么来保证这些部件不成为潜在的危险呢?

PPTC自恢复保险丝在USB接口上的过流保护_https://www.lutefuse.com_Type-C接口_第1张

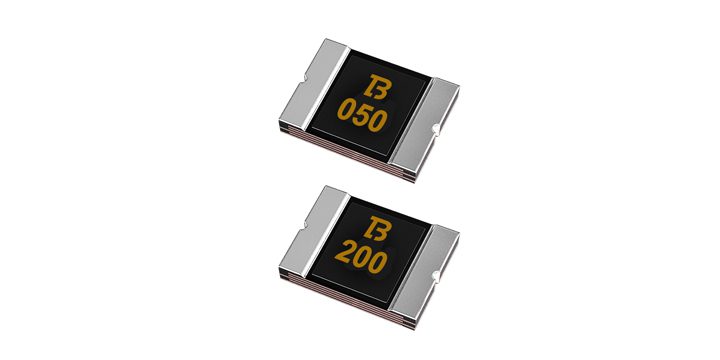

出于安全原因,必须在主机和所有自供电集线器上实施过流保护,并提供检测过流情况的方法。 需要高功率集线器端口为每个端口提供 500 mA 的电流。 低功耗集线器端口只需提供 100 mA 电流。 如果任何端口上发生过流情况,则无法保证通用串行总线 (USB) 的后续操作,并且一旦该情况消除,可能需要像上电时那样重新初始化总线。 过流限制机构必须能够在无需用户机械干预的情况下重置。 此要求符合通用串行总线规范修订版 2.0 。 有多种设备可用于限制这种过流情况,比如保险丝和固态开关。陆特科技的PPTC 自恢复保险丝提供与这些设备相同的保护,并且能够在故障消除后自动复位,使设备做好正常运行的准备。推荐使用陆特为1210L050/13.2AR或者1812L110/6GR。 不同应用的实际零件号可能会根据所需的电阻和工作电路而有所不同。

PPTC自恢复保险丝在USB接口上的过流保护_https://www.lutefuse.com_Type-C接口_第2张
