陆特PPTC自恢复保险丝在扬声器上的过流保护应用

发布日期:2023-08-03 17:42:25浏览量:2087

扬声器和功放由众多构建其中一个或两个系统的公司制造。 不同的设计参数会导致阻抗不匹配,从而损坏扬声器。 功率放大器过驱动引起的过流情况可能会损坏线绕线圈,导致扬声器组件的铜绕组短路或开路。 低功率放大器可能会起到限幅器的作用,导致频移或高频信号,从而损坏扬声器、高音扬声器和恒定方向性喇叭。 另一种常见的故障模式是由于扬声器在极短的时间内从零状态进入高激励状态而引起的。 分频网络的设计涉及放大器的负载。 与佐贝尔网络或共轭阻抗网络等交叉电路的总阻抗相比,器件的初始内阻非常小。 显而易见的解决方案是使用过流保护装置进行电路保护。 两种选择是保险丝和断路器。 当金属触点分离时,断路器会增加不希望有的变形。 电流产生的电场会抵抗电流的变化,从而产生电弧和电白噪声。 保险丝必须可触及并可手动更换。 保险丝、保险丝座和保险丝检修面板的成本使得典型的保险丝在经济上没有吸引力。 此外,还可能会错误或故意高估保险丝,导致系统损坏并违反机构安全认证。 在分频网络中,使用最少数量的组件来保护高音扬声器。 显而易见的解决方案是使用PPTC自恢复保险丝,该保险丝可以埋在机柜中,无需维护或更换。

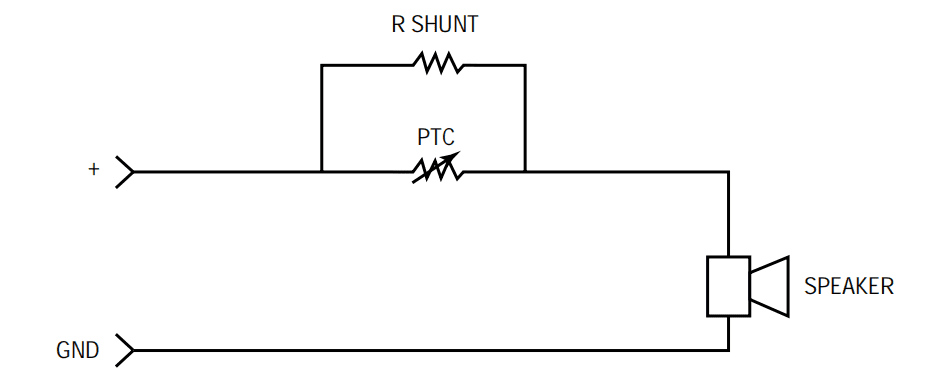

PPTC 经常用于具有大电阻(通常为 10k 欧姆)的并联电路中,并且该电路串联放置在扬声器的上游。 (参见下图)在高音扬声器参数范围内的正常操作期间,陆特PPTC 充当扬声器的导体。 当发生过流情况(例如放大器过载)时,PPTC 内的聚合物将膨胀,碳链将脱离。 这会将所有电流分流到分流电阻器中,从而降低电阻器两端的电压并保护扬声器。 一旦信号变为低值,PPTC 将开始重置,电路将按设计做出反应。

陆特PPTC自恢复保险丝在扬声器上的过流保护应用_https://www.lutefuse.com_技术资讯_第1张

另一种应用是使用不带分流电阻的 PPTC(见下图)。 随着 PPTC 的电阻呈指数级增加,扬声器、喇叭或其他精密仪器将几乎没有电流流动。 所使用的陆特PPTC 的选择取决于正常工作期间 PPTC 保护的扬声器参数所需的电流。 PPTC 的 Ihold 是设计中所需的工作电流量。 Itrip 是您希望开始保护电路的值,请记住,在选择正确的器件时,环境温度是电路设计的一个组成部分。 下面绘制了一个典型的交叉网络设计,并具有典型值。

C1 = 范围为 10 至 2uF

R1 = 范围为 2.7 至 22 欧姆

C2 = 范围从 4uF 到 2.2uF

L1 = 范围从 450uH 到 300uH

L2 = 范围从 0.7uH 到 2.5mH

C3 = 范围从 4.7uH 到 33uF

陆特PPTC自恢复保险丝在扬声器上的过流保护应用_https://www.lutefuse.com_技术资讯_第2张

对于较新的扬声器系统,输入电压的连续范围可达 60 伏,而对于较旧的系统,输入电压的范围约为 53 伏。 典型的音乐峰值最小为 12 分贝,通常为 15 分贝。 新的低音扬声器可以处理 500 瓦的功率,而旧型号的功率仅限于 350 瓦。 新扬声器的高音扬声器功率为 60 瓦,旧扬声器的高音扬声器功率为 40 瓦。可推荐使用陆特 PPTC 自恢复保险丝的插件封装60R040L(对于 60 伏系统)和 60R030L(对于 53 伏系统)。
